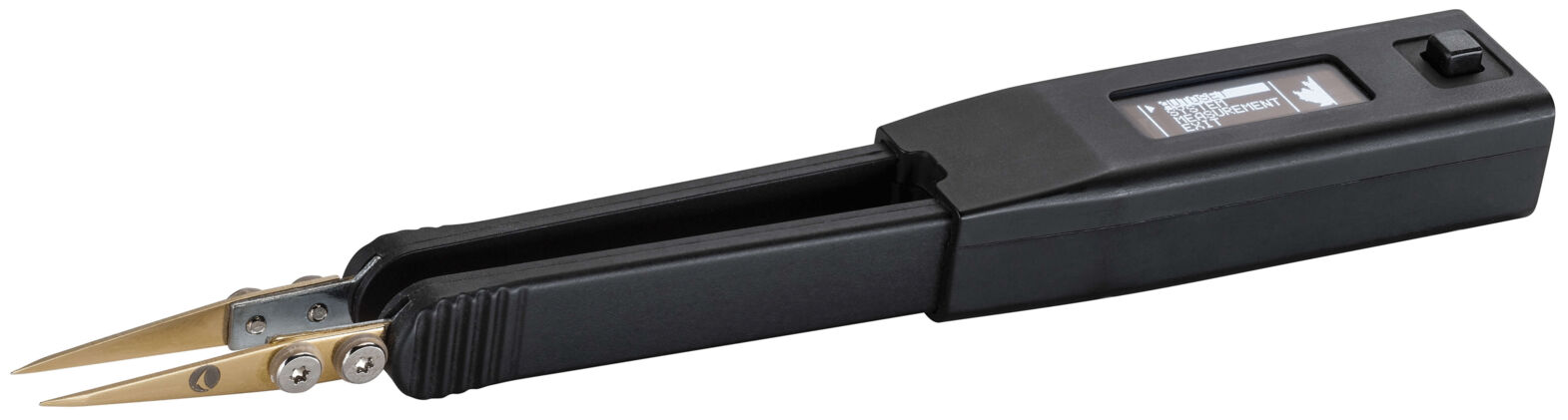

SMART TWEEZERS ST-5
Die SMART TWEEZERS ST-5 von ideal-tek sind ein hochpräzises, digitales LCR-Messgerät, das speziell für die schnelle und genaue Messung kleiner SMD-Bauelemente entwickelt wurde. Diese innovative Pinzette kombiniert Funktionalität mit Benutzerfreundlichkeit und bietet eine automatische Einstellung von Bauteiltyp und Messbereich. Das robuste Gerät aus Stahl wiegt lediglich 31 g und verfügt über goldüberzogene Spitzen, die eine präzise Kontaktierung ermöglichen.Die Abmessungen betragen 155 mm in der Länge, 25 mm in der Breite und 20 mm in der Höhe, während die Spitzenbreite nur 0,40 mm misst. Das Multifunktions-Display zeigt alle relevanten Messparameter an. Die Stromversorgung erfolgt über einen wiederaufladbaren 3,7V LiPo-Akku mit einer Kapazität von 180 mAh, was eine lange Einsatzdauer gewährleistet. Die SMART TWEEZERS ST-5 messen Spannungen von 0,8 bis 8V und können Parameter wie Kapazität (C), Induktivität (L), Widerstand (R), ESR, Rs und Rp erfassen.
Dieses Tool ist ideal für den Einsatz in der Elektronikfertigung und -wartung und erleichtert den Test- und Fehlersuchprozess erheblich. Mit seiner automatischen Funktionalität und den adaptiven Einstellungen ist es ein unverzichtbares Instrument für technische Fachkräfte.
Details
- Spannung Spannung
- 3,7 V
- Oberfläche Oberfläche
- goldüberzogene Spitzen
- Breite
- 25 mm
- Breite Spitze Breite Spitze
- 0,40 mm
- Dicke/Durchmesser Dicke/Durchmesser
- 0,25 mm
- Höhe Höhe
- 20 mm
- Länge Länge
- 155 mm
- ESD ESD
- nein
- Gewicht Gewicht
- 31 g
- Spitzenform Spitzenform
- gerade
- Material Material
- Stahl
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
SMART TWEEZERS
Smart Tweezer ST-5S
Testen von oberflächenmontierten Bauteilen
Oberflächenmontierte Bauteile sind normalerweise winzig und ohne Drahtanschlüsse, was es schwieriger macht, SMDs zu testen und zu identifizieren als herkömmliche Bauteile. Smart Tweezers™ bietet Benutzern eine einfache Möglichkeit, lose Bauteile zu sortieren und zu bewerten sowie Messungen und Fehlersuche auf der Platine durchzuführen. Präzise Testleitungen kontaktieren zuverlässig selbst die kleinsten SMD-Bauteile und nehmen Messungen von bereits montierten Bauteilen vor. Die Sonde kann auch verwendet werden, um herkömmliche Bauteile mit Drahtanschlüssen zu testen, die zu kurz sind, um in die Testklemmen eingesetzt zu werden.
Automatisierte Messungen
Führen Sie Messungen schneller mit Smart Tweezers™ durch, indem Sie die automatische Bauteilidentifikationsfunktion verwenden, die unnötige Versuchs- und Fehlerzeiten eliminiert. Smart Tweezers™ spezifiziert automatisch L, C oder R im Parallel- und Serienmodus und wählt einen geeigneten Messbereich und eine geeignete Testfrequenz für hochgenaue Messungen aus. Das Gerät zeigt den Bauteiltyp und eine detailliertere Bauteilanalyse wie Z und ESR an.
Leicht und ergonomisch
Der integrierte Messkopf ermöglicht es dem Bediener, eine Hand zu verwenden und sich auf das getestete Bauteil und die jeweilige Aufgabe zu konzentrieren. Sortieren, Testen und Fehlersuche werden effizienter und kostengünstiger. Die abgeschirmten 4-Draht-Griffe der Smart Tweezers™ sorgen für geringe Kapazitäts- und Widerstandsoffsets während der Messungen.
Breites Spektrum zusätzlicher Funktionen
- Smart Tweezers™ LCR-Messgerät ermöglicht es Ihnen, verschiedene Bauteiltypen zu testen, einschließlich sekundärer Komponenten wie Dämpfungsfaktor (D) und Qualitätsfaktor (Q). Dieses Handgerät enthält auch andere Funktionen, die zu einer detaillierteren Bauteilanalyse führen.
- Der eingebaute Modus für äquivalenten Serienwiderstand (ESR) hilft Ihnen, das inhärente Widerstandsverhalten zu verstehen, das typischerweise in Kondensatoren bei ausgewählten Frequenzen zu finden ist.
- Im Diodenmodus testet Smart Tweezers™ die Polarität von Dioden und zeigt an, ob sie kurzgeschlossen sind.
- Smart Tweezers™ verfügt über einen Durchgangsdetektor. Ein variabler Signalton ertönt bei Widerstandsmessungen unterhalb festgelegter Schwellenwerte. Diese Funktion hilft auch, kurzgeschlossene Leiter (z.B. auf einer Leiterplatte) zu lokalisieren.
- In den manuellen Modi misst Smart Tweezers™ einen spezifischen Schaltungsparameter — L, C, R, Z oder ESR. Manuelle Modi verbessern auch die Bauteilidentifikation bei In-Circuit-Tests.
- Der variable Testsignalausgang von 0,41 bis 0,91 Vrms ermöglicht eine verbesserte Testgenauigkeit in verschiedenen Situationen, z.B. bei In-Circuit-Messungen und bei losen keramischen Kondensatoren mit Drahtanschlüssen.
- Der sichtbare und hörbare Toleranzmodus ermöglicht das Sortieren von Bauteilen.
- Die mathematische Nullfunktion ermöglicht das Speichern eines vorab gemessenen Offsets und verbessert die Messgenauigkeit.
Smart Tweezer ST-5.LED
Testen von oberflächenmontierten und Durchgans-LEDs
Oberflächenmontierte Bauteile sind aufgrund ihrer Größe normalerweise schwieriger zu testen und zu identifizieren als herkömmliche Bauteile. ST-LED bietet Benutzern eine einfache Möglichkeit, verschiedene Arten von LEDs zu testen und zu überprüfen, selbst wenn sie bereits auf Platinen platziert sind. Die Sonde kann auch verwendet werden, um Durchgangs-LEDs zu testen.
Automatisierte Messungen
ST-5.LED führt eine automatische LED-Polaritätserkennung mithilfe eines einzigartigen sicheren adaptiven Testalgorithmus durch. Nach der LED-Polaritätserkennung leuchtet der Smart Tweezer die LED mit dem voreingestellten Teststromwert und der eingestellten Stromimpulsdauer auf. Während des Testzyklus zeigt das Gerät den Teststromwert, den Polaritätsindikator, die Vorwärtsspannung über der LED und die Stromimpulsdauer an.
Es ist mit einer eingebauten hochkapazitiven wiederaufladbaren Li-Ion-Batterie ausgestattet. Ein Micro-USB-Ladekabel ist im Lieferumfang enthalten. Es kann von jedem Standard-USB-Anschluss oder USB-Wandladegerät aufgeladen werden.
