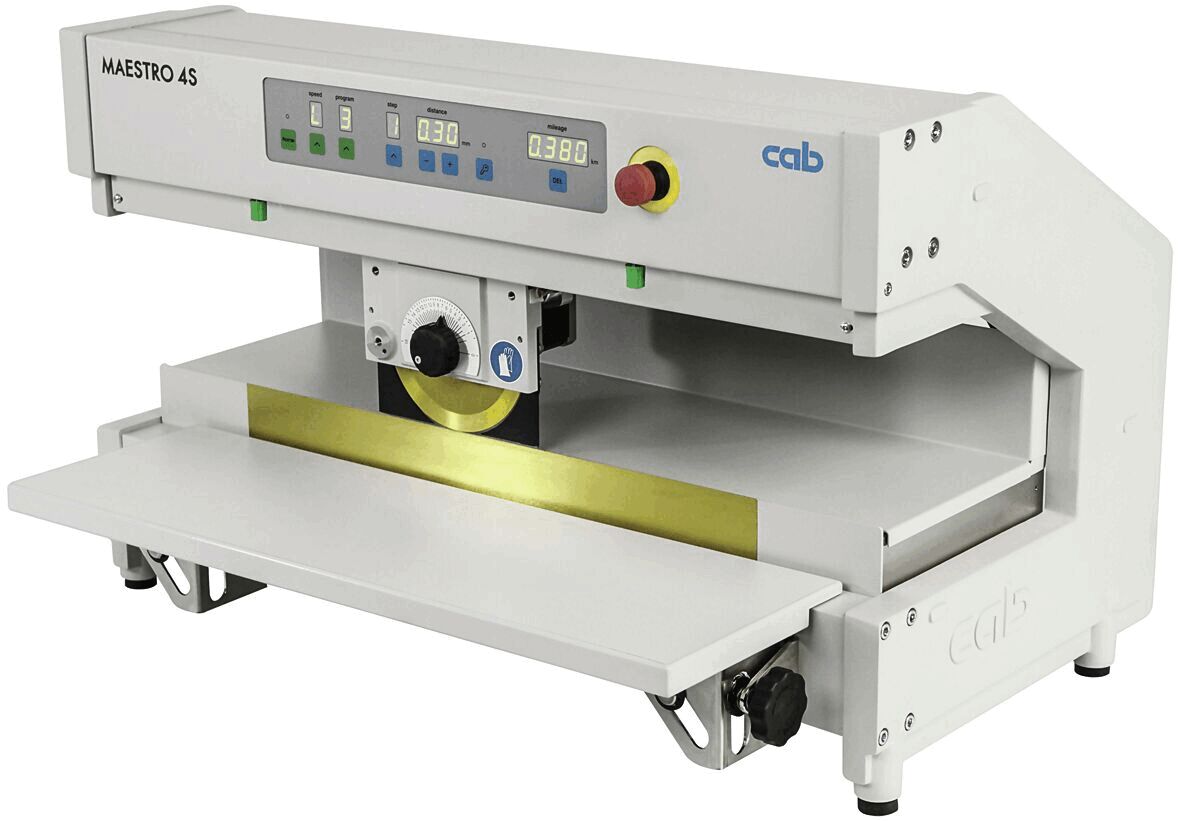

MAESTRO 4S

Schnell, wirtschaftlich und stressfrei werden sowohl kleine als auch große Leiterplatten mit dem MAESTRO 4S getrennt.

Der Messerabstand wird am Bedienfeld eingegeben und motorisch eingestellt.
Es können bis zu neun Programme gespeichert werden.
Die Trennlänge wird stufenlos über Endschalter eingestellt.
Zur vorbeugenden Wartung der Messer wird die Schnittleistung angezeigt.

Trennen von Aluminium

Zum Trennen von Aluminium ist das Standardrollmesser mit spezieller Messereinstellung zu verwenden. Informationen hierzu finden sie bei den Unterlagen, in der Bedienungsanleitung. Aluminiumleiterplatten werden in unterschiedlichen Legierungen gefertigt. Wir empfehlen zur Justage des Rollenmessers und zur Optimierung der Schneidgeometrie Musterleiterplatten der Bestellung beizulegen.

Weiterlesen...

Beim einmaligen Überfahren der Ritznut können durch Zug- und Druckspannungen empfindliche Bauteile, die nahe an der Ritznut angeordnet sind, beschädigt werden. Bereits das zweimalige Überfahren der Ritznut bei motorischem Nachstellen des Messerabstandes minimiert die Spannungen erheblich. Die Qualität der bestückten Leiterplatten wird wesentlich verbessert.

Nutzenleiterplatte	FR4	Alu
Leiterplattendicke	0,8 - 3,2 mm	0,-1,5 mm
Restdicke typisch:	1/3 der Leiterplattendicke, max. 0,8 mm	1/3 der Leiterplattendicke, max 0,3mm
Ritztiefe:	min. 0,25 mm	min 0,25 mm
Vergrößerung der Außenmaße nach dem Trennen:	0,1 - 0,2 mm	0,1-0,2 mm

Die Ritznut kann durch Ausfräsungen unterbrochen sein.

Bei überstehenden Bauteilen muss das Linearmesser ausgespart werden.
Bei Bedarf anfragen.

Bauteilhöhe:

(Maße siehe Zeichnung)

Messeinrichtung

Für ein stressfreies Trennen und eine hohe Lebensdauer müssen die Roll- und Linearmesser über die gesamte Trennlänge präzise geführt werden. Zum Einstellen und regelmäßigen Kontrollieren der Parallelität wird die Messingeinrichtung am Schlitten montiert.

Programmierung

Start	Fahrt auf Startposition
Programme	9
Trennschritte	1 - 5
Messerabstand	0,9 - 0,05 mm
Schlüsseltaste	Programmwahl entriegeln
Anzeige Schnittleistung	bis 99 km
DEL	Rücksetzen der Schritte
Netzschalter	EIN/AUS
Fußschalter	START Trennvorgang
Sicherheitsschalter	Not-Halt

Technische Daten	Maestro 4S / 450		Maestro 4S / 600
Trennprinzip	Bestückungsseite: Rollmesser Lötseite: Linearmesser
Trennvorgang	wegoptimiert, Motorantrieb
Trenngeschwindigkeit	300, 500 mm/s, umschaltbar
Materialien	FR4, Aluminium
Bauteilhöhe	Bestückungs-/Lötseite bis 34 mm
Trennlänge	bis 450 mm	bis 600 mm
Ablagetisch Tiefe	200 mm
Spannung	100 - 240 VAC, 50/60 Hz
Emmissionsschalldruckpegel	LpA < 70 dB (A)
Temperatur / Betrieb	+ 10 - 35°C / 10 - 85 %
Luftfeuchtigkeit Lager	0 - 60°C / 20 - 80 %
nicht kondens. Transport	– 25 - 60°C / 20 - 80 %
Breite x Höhe x Tiefe	702 x 434 x 425 mm	852 x 434 x 425 mm
Gewicht	38 kg	46 kg
Zulassungen	CE, FCC Class A
