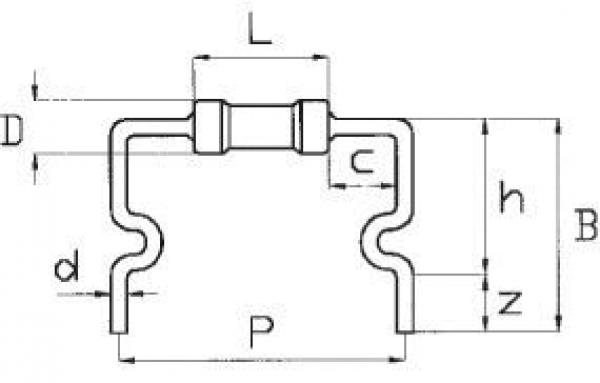

Das Bild zeigt eine technische Zeichnung eines Profils. Es sind verschiedene Maße angegeben: L (Länge), B (Breite), h (Höhe), d und z, sowie eine zentrale Verbindung (c) und eine Struktur mit geschwungenen Linien.
Standardwerkzeug stand-off 2,5 mm für Schneide- und Biegemaschine TP 6/PR-F
(Art.Nr.: 415.191.420800)
Das Bild zeigt eine technische Zeichnung eines Profils. Es sind verschiedene Maße angegeben: L (Länge), B (Breite), h (Höhe), d und z, sowie eine zentrale Verbindung (c) und eine Struktur mit geschwungenen Linien.
Merken / Anfragen

Standardwerkzeug stand-off 2,5 mm für Schneide- und Biegemaschine TP 6/PR-F

Standardwerkzeug stand-off 2,5 mm für Schneide- und Biegemaschine TP 6/PR-F

dpvlink:
6030
Weitere Produktinformationen

Mit Lieferzeit Mit Lieferzeit
1.265,00 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Standardwerkzeug stand-off 2,5 mm für Schneide- und Biegemaschine TP 6/PR-F

Das Standardwerkzeug stand-off 2,5 mm von Olamef ist speziell für die Schneide- und Biegemaschine TP 6/PR-F konzipiert und bietet präzise Anwendungsmöglichkeiten in der Elektronikfertigung. Es handelt sich um eine essenzielle Ausrüstung, die für technische Operationen, bei denen Präzision und Anpassungsfähigkeit gefordert sind, unerlässlich ist.
Die technischen Spezifikationen umfassen einen Gurtlochraster von 10,16 bis 60,96 mm und eine maximale Bauteilkörperlänge von 50 mm. Der Durchmesser des Bauteilkörpers reicht von 0,5 bis 8 mm, während die Drahtstärke zwischen 0,5 mm und 0,9 mm variieren kann. Weitere Merkmale sind der Abstand vom Bauteilkörper zur Biegung von 1,2 mm, der Abstand von der Biegung zum Drahtende zwischen 8 und 11 mm, sowie der Abstand von der Biegung bis zum Sickenende, der 6 bis 9 mm beträgt.
Diese präzisen Abmessungen gewährleisten, dass das Werkzeug vielseitig einsetzbar ist und den hohen Anforderungen der modernen Elektronikproduktion gerecht wird. Olamef, als renommierter Hersteller, steht dabei für Qualität und Zuverlässigkeit in der Fertigung von Werkzeugen für die Elektronikindustrie.
Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
1,2 mm
Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
8 - 11 mm
Abstand Biegung/LP h
Abstand Biegung/LP h
6 - 9 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,5 - 0,9 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,5 - 8 mm
Gurtlochraster P
Gurtlochraster P
10,16 - 60,96 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
50 mm
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

Standardwerkzeug stand-off 2,5 mm

Artikelbild
Artikelbezeichnung
Abstand Bauteilkörper / Biegung c
Abstand Biegung/Drahtende B
Abstand Biegung/LP h
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Länge Bauteilkörper L
Preis
Vergleichen
415.191.420800 - Standardwerkzeug stand-off 2,5 mm für Schneide- und Biegemaschine TP 6/PR-F
415.191.420800
Standardwerkzeug stand-off 2,5 mm für Schneide- und Biegemaschine TP 6/PR-F
1,2 mm
8 - 11 mm
6 - 9 mm
0,5 - 0,9 mm
0,5 - 8 mm
10,16 - 60,96 mm
50 mm
1.265,00 EUR
