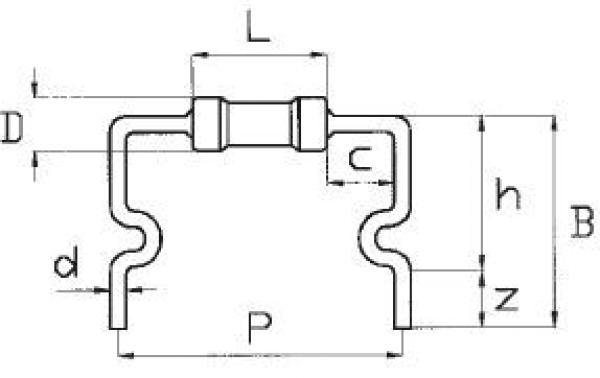

Das Bild zeigt eine technische Zeichnung eines Profils mit verschiedenen Maßen. Es hat eine U-Form, zwei aufrechte Seiten und eine zentrale Verbindung. Maßangaben sind neben den Linien vermerkt.
Standardwerkzeug stand-off 3,0 mm für Schneide- und Biegemaschine TP 6/PR-F
(Art.Nr.: 415.191.420750)
Das Bild zeigt eine technische Zeichnung eines Profils mit verschiedenen Maßen. Es hat eine U-Form, zwei aufrechte Seiten und eine zentrale Verbindung. Maßangaben sind neben den Linien vermerkt.
Merken

Standardwerkzeug stand-off 3,0 mm für Schneide- und Biegemaschine TP 6/PR-F

Standardwerkzeug stand-off 3,0 mm für Schneide- und Biegemaschine TP 6/PR-F

dpvlink:
6029
Weitere Produktinformationen

Mit Lieferzeit Mit Lieferzeit
1.204,00 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken
Produktinfo

Standardwerkzeug stand-off 3,0 mm für Schneide- und Biegemaschine TP 6/PR-F

Das Standardwerkzeug stand-off 3,0 mm von Olamef ist speziell für die Schneide- und Biegemaschine TP 6/PR-F konzipiert und bietet optimale Unterstützung in der Elektronikfertigung, wo Präzision und Anpassungsfähigkeit essentiell sind. Dieses Werkzeug ermöglicht eine effiziente Handhabung mit einem Gurtlochraster von 10,16 bis 60,96 mm und unterstützt Bauteilkörperlängen bis zu 50 mm. Es ist kompatibel mit Drahtstärken von 0,5 mm bis 0,9 mm und Bauteildurchmessern von 0,6 mm bis 8 mm.
Die präzisen Abmessungen ermöglichen einen Abstand zwischen Bauteilkörper und Biegung von 1,2 mm, zwischen Biegung und Drahtende von 8,5 bis 11,5 mm, vom Biegungsende bis zum Sickenende von 6,5 bis 9,5 mm und vom Sickenende bis zum Drahtende von 2 bis 4 mm. Diese Spezifikationen gewährleisten eine hohe Genauigkeit und Zuverlässigkeit bei der Bearbeitung von Bauteilen und tragen zur Steigerung der Produktivität bei. Ideal für Fachkräfte in der Elektronikproduktion, die auf höchste Präzision angewiesen sind.
Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
1,2 mm
Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
8,5 - 11,5 mm
Abstand Biegung/LP h
Abstand Biegung/LP h
6,5 - 9,5 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,5 - 0,9 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,5 - 8 mm
Gurtlochraster P
Gurtlochraster P
10,16 - 60,96 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
50 mm
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

Artikelbild
Artikelbezeichnung
Abstand Bauteilkörper / Biegung c
Abstand Biegung/Drahtende B
Abstand Biegung/LP h
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Länge Bauteilkörper L
Preis
Vergleichen
415.191.420750 - Standardwerkzeug stand-off 3,0 mm für Schneide- und Biegemaschine TP 6/PR-F
415.191.420750
Standardwerkzeug stand-off 3,0 mm für Schneide- und Biegemaschine TP 6/PR-F
1,2 mm
8,5 - 11,5 mm
6,5 - 9,5 mm
0,5 - 0,9 mm
0,5 - 8 mm
10,16 - 60,96 mm
50 mm
1.204,00 EUR
