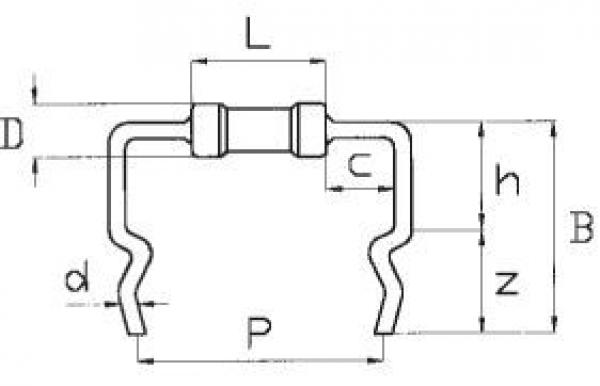

Das Bild zeigt eine technische Zeichnung eines Bauteils mit mehreren Maßen. Es hat auf beiden Seiten gebogene Enden und eine zentrale Verbindung. Die Maße sind mit Buchstaben und Linien markiert.
Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F
(Art.Nr.: 415.191.420950)
Das Bild zeigt eine technische Zeichnung eines Bauteils mit mehreren Maßen. Es hat auf beiden Seiten gebogene Enden und eine zentrale Verbindung. Die Maße sind mit Buchstaben und Linien markiert.
Merken

Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F

Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F

dpvlink:
6032
Weitere Produktinformationen

Mit Lieferzeit Mit Lieferzeit
1.204,00 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken
Produktinfo

Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F

Das Standardwerkzeug stand-off/snap-in von Olamef ist speziell für die Schneide- und Biegemaschine TP 6/PR-F konzipiert und bietet eine präzise Handhabung in der Elektronikfertigung. Mit einem Gurtlochraster von 10,16 bis 60,96 mm und einer maximalen Bauteilkörperlänge von 50 mm eignet sich dieses Werkzeug ideal für vielseitige Anwendungen. Es verarbeitet Drahtstärken von 0,5 mm bis 0,8 mm sowie Bauteildurchmesser von 0,6 mm bis 8 mm.
Die technischen Spezifikationen umfassen einen Abstand zwischen Bauteilkörper und Biegung von 1,2 mm sowie zwischen Biegung und Drahtende von 7,5 bis 11 mm. Der Abstand von der Biegung bis zum LP beträgt 4,5 bis 8 mm, was eine hohe Flexibilität in der Anwendung ermöglicht. Dieses robuste und effiziente Werkzeug von Olamef ist unerlässlich für professionelle Anwendungen, bei denen Genauigkeit und Anpassungsfähigkeit gefordert sind.
Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
1,2 mm
Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
7,5 - 11 mm
Abstand Biegung/LP h
Abstand Biegung/LP h
4,5 - 8 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,6 - 0,9 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,5 - 8 mm
Gurtlochraster P
Gurtlochraster P
10,16 - 60,96 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
50 mm
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

Artikelbild
Artikelbezeichnung
Abstand Bauteilkörper / Biegung c
Abstand Biegung/Drahtende B
Abstand Biegung/LP h
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Länge Bauteilkörper L
Preis
Vergleichen
415.191.420950 - Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F
415.191.420950
Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F
1,2 mm
7,5 - 11 mm
4,5 - 8 mm
0,6 - 0,9 mm
0,5 - 8 mm
10,16 - 60,96 mm
50 mm
1.204,00 EUR
