Das von Olamef entwickelte Standardwerkzeug stand-off/snap-in ist speziell für die Schneide- und Biegemaschine TP 6/PR-F konzipiert und zeichnet sich durch seine hohe Anpassungsfähigkeit und Präzision aus, was es zu einer essenziellen Ausrüstung in der Elektronikfertigung macht. Es bietet ein breites Spektrum an technischen Spezifikationen, die eine flexible Anwendung ermöglichen. Der Gurtlochraster variiert zwischen 10,16 mm und 60,96 mm, während die maximale Länge des Bauteilkörpers 50 mm beträgt. Die Drahtstärke kann zwischen 0,5 mm und 0,8 mm liegen, und der Bauteildurchmesser ist für Größen von 0,5 mm bis 8 mm ausgelegt. Weitere wichtige Maße umfassen einen Abstand vom Bauteilkörper zur Biegung von 1,2 mm sowie einen Abstand von der Biegung zum Drahtende zwischen 7,5 mm und 11 mm. Der Abstand von der Biegung zur Leiterplatte beträgt 4,5 mm bis 8 mm. Diese technischen Merkmale garantieren eine hohe Flexibilität und Präzision bei der Verarbeitung verschiedenster Bauteile.
Details

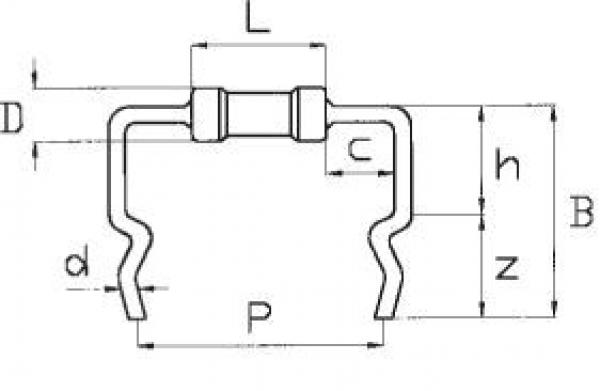

- Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
- 1,2 mm
- Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
- 7,5 - 11 mm
- Abstand Biegung/LP h
Abstand Biegung/LP h
- 4,5 - 8 mm
- Drahtdurchmesser d
Drahtdurchmesser d
- 0,5 - 0,8 mm
- Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
- 0,5 - 8 mm
- Gurtlochraster P
Gurtlochraster P
- 10,16 - 60,96 mm
- Länge Bauteilkörper L
Länge Bauteilkörper L
- 50 mm
