Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß
(Art.Nr.: 415.101.97)
Das Bild zeigt eine blaue Maschine mit einem Handgriff. Sie hat eine rotierende Achse und enthält mehrere Spulen. An ihr hängt eine Reihe von kleinen Widerständen, die ordentlich angeordnet sind.
Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßangaben. Es gibt zwei schlanke, parallel verlaufende Teile, die an einem breiteren mittleren Abschnitt befestigt sind.
Mobile Preview: Das Bild zeigt eine blaue Maschine mit einem Handgriff. Sie hat eine rotierende Achse und enthält mehrere Spulen. An ihr hängt eine Reihe von kleinen Widerständen, die ordentlich angeordnet sind.
Mobile Preview: Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßangaben. Es gibt zwei schlanke, parallel verlaufende Teile, die an einem breiteren mittleren Abschnitt befestigt sind.
Merken

Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß

Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß

dpvlink:
5153
Weitere Produktinformationen

Mit Lieferzeit Mit Lieferzeit
1.889,00 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken
Produktinfo

Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß

Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß

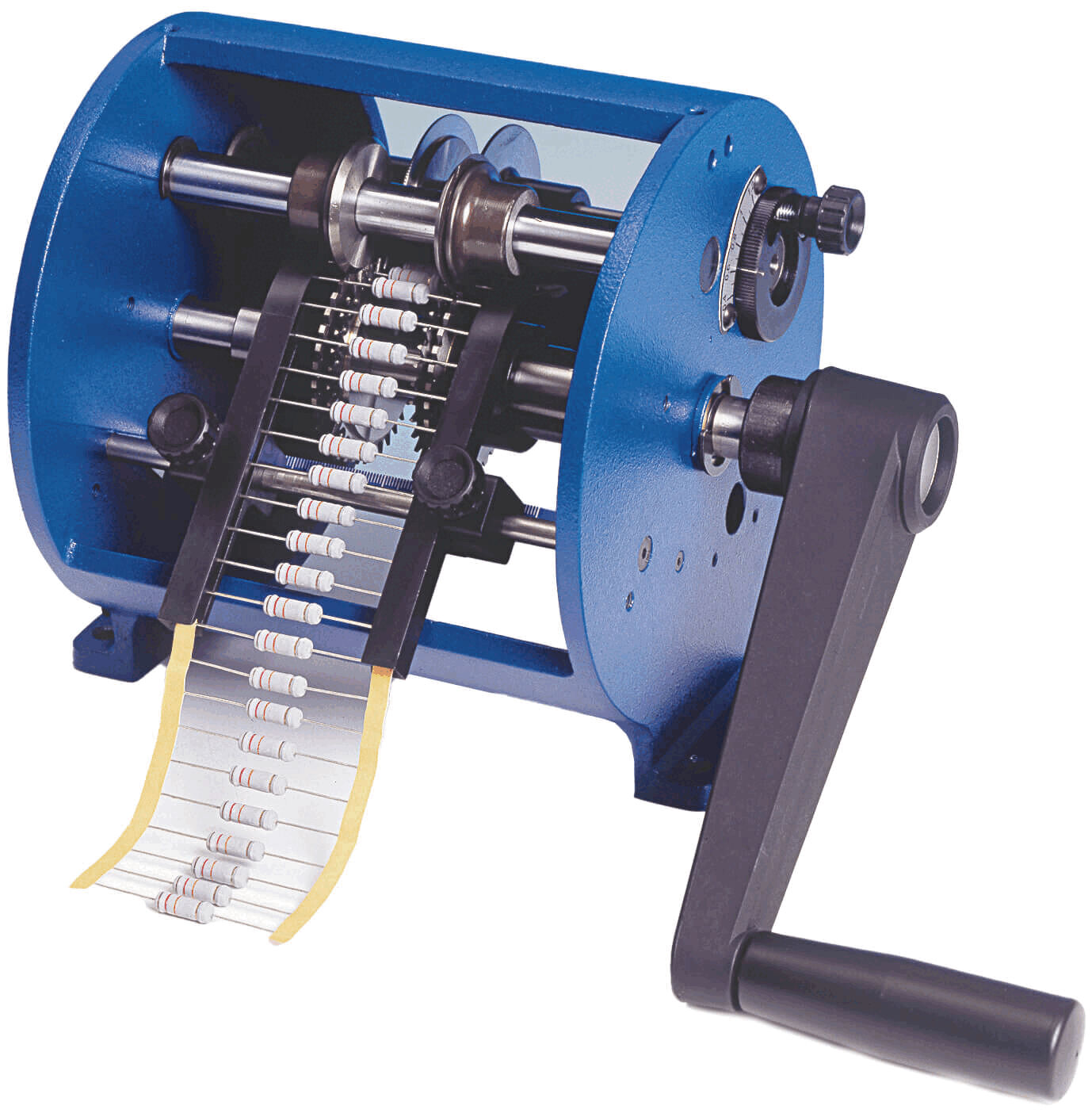

Die Schneide- und Biegemaschine TP 6/6.97 aus der OLAMEF Serie ist speziell für die Bearbeitung von gegurteten, axialen Bauteilen konzipiert. Sie zeichnet sich durch eine robuste Bauweise aus, die hohe Zuverlässigkeit gewährleistet. Dieses Modell ermöglicht das schnelle und einfache Einstellen verschiedener Abmessungen und ist mit einer vereinfachten Biegeradeinstellung ausgestattet, wodurch die Rüstzeiten signifikant reduziert werden.

Technische Spezifikationen:
- Verarbeitbare Drahtstärken: Ø 0,4 - 0,8 mm
- Gurtlochraster P: 5,08 - 60 mm
- Leistung: ca. 50.000 Bauteile pro Stunde
- Abmessungen: 230 x 180 x 210 mm
- Gewicht: 5 kg

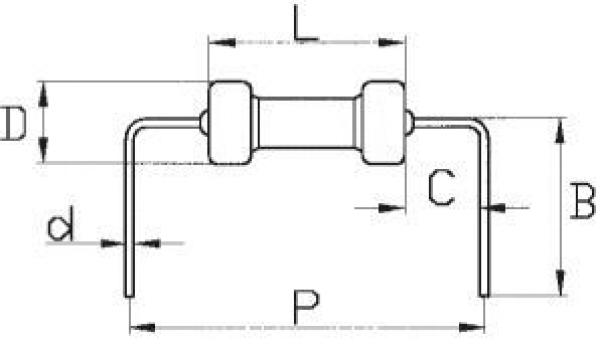

- Minimale Bauteilabmessungen: 5,08 mm (P), 4 mm (B), 0,8 mm (c), 0,4 mm (d), 0,4 mm (D)
- Maximale Bauteilabmessungen: 60 mm (P), 13 mm (B), 50 mm (L), 0,8 mm (d), 10 mm (D)
Breite
180 mm
Höhe
Höhe
210 mm
Länge
Länge
230 mm
Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
0,8 mm
Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
4 - 13 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,4 - 0,8 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,4 - 10 mm
Gurtlochraster P
Gurtlochraster P
5,08 - 60 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
50 mm
Bauteile pro Std
Bauteile pro Std
50.000
Gewicht
Gewicht
5,0 kg
Zubehör anzeigen
Allg. Infos

Schneide- und Biegemaschine für axiale Bauteile,
Ausführung Typ 97 zusätzlich mit vereinfachter Biegeradeinstellung



Schneide- und Biegemaschine TP 6.97 standard



Mit der Schneide- und Biegemaschine TP 6 können gegurtete, axiale Bauteile geschnitten und gebogen werden. Der robuste Aufbau der Maschine garantiert eine hohe Zuverlässigkeit.

Es können Bauteile mit Anschlussdrähten bis zu einem Durchmesser von 1,3 mm verarbeitet werden. Das Einstellen von verschiedensten Abmessungen erfolgt schnell und einfach.


Ausführung TP 6/... .97

Die TP 6/ ... .97 ist zusätzlich mit vereinfachter Biegeradeinstellung ausgerüstet, wodurch die Rüstzeiten wesentlich verringert werden.

Technische Daten
Leistung:ca. 50.000 Bauteile / Std.
Abmessungen:230 x 180 x 210 mm
Gewicht:5 kg


Zubehör

Zubehör

Das Bild zeigt eine Maschine mit metallischen Walzen, die eine schwarze Rolle mit feinen, parallel angeordneten Drähten verarbeitet. Gelbe Bänder halten die Struktur zusammen.
Zuführung / Bauteilkörper Typ 200240
Zuführung / Bauteilkörper Type 200240
für gegurtete Bauteile
passend für TP 6.EC / TP 6 / TP 6.97, TP6/PR-B,
TP6/PR-B/97, TP6/S
dpvlink
13342

351,00 EUR
Das Bild zeigt eine blaue, zylinderförmige Maschine mit einem Griff zum Drehen. An der Seite befinden sich mehrere kleine Walzen und ein einstellbarer Druckmechanismus. Sie dient vermutlich zur Verarbeitung von Papierstreifen.
BR 6 - Gurtrollenhalter
BR6 Rollenhalter
dpvlink
5524

130,40 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 10 - Zuführeinheit / lose Bauteile
CS 10 - Zuführeinheit für lose Bauteile
für TP 6 + TP6/S + TP6/PR-B
(Model 51.0100 Teile-Nr. ............)
dpvlink
5163

1.284,00 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 20 - Zuführeinheit / lose Bauteile
CS 20 - Zuführeinheit für lose Bauteile
für TP 6/V-PR
(Model 51.0200 Teile-Nr. .............)
dpvlink
5163

1.383,00 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 30 - Zuführeinheit / lose Bauteile
CS 30 - Zuführeinheit für lose Bauteile
für TP 6/V
(Model 51.0300 Teile-Nr. .............)
dpvlink
5163

1.264,00 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 40 - Zuführeinheit, lose Bauteile
CS 40 - Zuführeinheit für lose Bauteile
für TP 6/PR-F
(Model 51.0400 Teile-Nr. .............)
dpvlink
5163

1.383,00 EUR
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M - Regelbarer Motorantrieb
MOT-98 Regelbarer Motorantrieb 220 V
für TP 6 + S + R + R-CP + V + PR-B
(Model 7915030 Masch.-Nr. ............)
dpvlink
5523

1.759,00 EUR
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M/1 - Regelbarer Motorantrieb
MOT-98/A Regelbarer Motorantrieb 220 V
für TP 6/V-PR + TP 6/PR-F
(Model 7915032 Masch.-Nr. ............)
dpvlink
5523

1.808,00 EUR
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/1 - Restgurt-Abroller
RA Restgurt-Abroller TNS/11
für TP 6+TP 6/S+TP 6/R+TP 6/V+TP6/PR-B
(Model 21.0011)
dpvlink
5525

378,80 EUR
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/13 - Restgurt-Abroller
RA Restgurt-Abroller TNS/13
für TP 6 / V-PR
(Model 21.0013)
dpvlink
5525

378,80 EUR
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 515
Gesamtkatalog 2023 - 2024

Produktfamilie

Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Abstand Bauteilkörper / Biegung c
Abstand Biegung/Drahtende B
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Länge Bauteilkörper L
Bauteile pro Std
Gewicht
Preis
Vergleichen
415.101 - Schneide- und Biegemaschine TP 6/6 - reduziertes Rastermaß
415.101
Schneide- und Biegemaschine TP 6/6 - reduziertes Rastermaß
180 mm
210 mm
230 mm
0,8 mm
4 - 13 mm
0,4 - 0,8 mm
0,4 - 10 mm
5,08 - 60 mm
50 mm
50.000
5,0 kg
1.652,00 EUR
415.101.97 - Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß
415.101.97
Schneide- und Biegemaschine TP 6/6.97 - reduziertes Rastermaß
180 mm
210 mm
230 mm
0,8 mm
4 - 13 mm
0,4 - 0,8 mm
0,4 - 10 mm
5,08 - 60 mm
50 mm
50.000
5,0 kg
1.889,00 EUR
