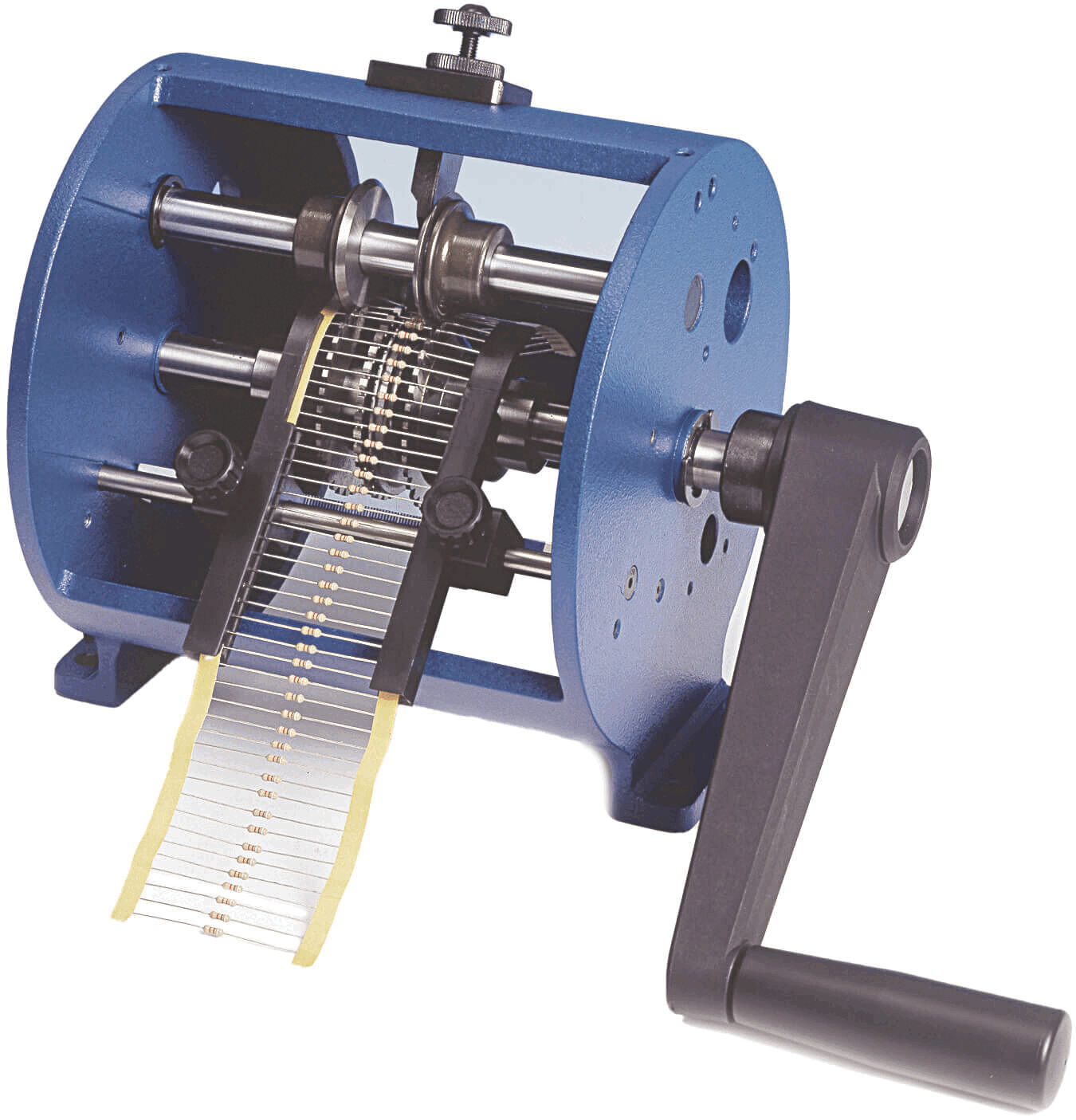

Das Bild zeigt eine mechanische Maschine mit einem blauen Gehäuse und einer Kurbel. Im Inneren sind mehrere rotierende Walzen, die mit gestreiften Bändern arbeiten, um Verarbeitungsschritte auszuführen.
Schneide- und Biegemaschine TP 6 / V1 - Standard
(Art.Nr.: 415.400)
Das Bild zeigt eine mechanische Maschine mit einem blauen Gehäuse und einer Kurbel. Im Inneren sind mehrere rotierende Walzen, die mit gestreiften Bändern arbeiten, um Verarbeitungsschritte auszuführen.
Merken / Anfragen

Schneide- und Biegemaschine TP 6 / V1 - Standard

Schneide- und Biegemaschine TP 6 / V1 - Standard

dpvlink:
5207
Weitere Produktinformationen

Mit Lieferzeit Mit Lieferzeit
1.972,00 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Schneide- und Biegemaschine TP 6 / V1 - Standard

Die Schneide- und Biegemaschine TP 6 / V1 - Standard, hergestellt von Olamef, ist speziell für die Verarbeitung von gegurteten axialen Bauteilen konzipiert und eignet sich ideal für die stehende Montage. Diese robuste Maschine kann Anschlussdrähte mit einem Durchmesser von 0,5 bis 0,8 mm und Bauteilkörper mit einem Durchmesser von bis zu 3 mm schneiden und biegen. Sie bietet eine hohe Zuverlässigkeit und kann bis zu 50.000 Bauteile pro Stunde verarbeiten.
Die Maschine hat eine Breite von 180 mm, eine Höhe von 210 mm und eine Länge von 230 mm, bei einem Gewicht von 5,0 kg. Die Feineinstellung der Rastermaße für unterschiedliche Biegewerkzeuge erfolgt über eine Rändelschraube, wobei das Gurtlochraster bei 2,54 mm fixiert ist. Der Abstand vom Bauteilkörper zum Drahtende variiert zwischen 3 und 8 mm, während der Abstand von der Oberseite des Bauteilkörpers bis zur Biegung zwischen 2 und 6 mm liegt.
Die TP 6 / V1 - Standard ist eine effiziente Lösung für die hochvolumige Produktion, die durch einfache Einstellmöglichkeiten und eine anpassbare Verarbeitung überzeugt.
Breite
180 mm
Höhe
Höhe
210 mm
Länge
Länge
230 mm
Abstand Bauteilkörper/Drahtende F
Abstand Bauteilkörper/Drahtende F
3 - 8 mm
Abstand Oberseite Bauteilkörper/Biegung A
Abstand Oberseite Bauteilkörper/Biegung A
2 - 6 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,5 - 0,8 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,5 - 3 mm
Gurtlochraster P
Gurtlochraster P
2,54 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
15 mm
Bauteile pro Std
Bauteile pro Std
50.000
Gewicht
Gewicht
5,0 kg
Zubehör anzeigen
Zubehör

Zubehör

Das Bild zeigt eine Maschine mit metallischen Walzen, die eine schwarze Rolle mit feinen, parallel angeordneten Drähten verarbeitet. Gelbe Bänder halten die Struktur zusammen.
Zuführung / Bauteilkörper Typ 200240
Zuführung / Bauteilkörper Type 200240
für gegurtete Bauteile
passend für TP 6.EC / TP 6 / TP 6.97, TP6/PR-B,
TP6/PR-B/97, TP6/S
dpvlink
13342

370,00 EUR
Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßen. Es gibt eine zylindrische Mitte mit zwei Enden, die unterschiedliche Längen (A bis F) aufweisen.
zusätzl. Biegewerkzeug P = 3,8 mm für Schneide-...
zusätzl. Biegewerkzeug RM P=3,8 mm
A/H = 2,5 mm, Drahtst. 0,5 - 0,8 mm
für TP 6 / V1 + V21+ EC-Ausführung
dpvlink
5207

121,90 EUR
Das Bild zeigt eine technische Zeichnung eines Bauteils, vermutlich einer Sicherung. Es sind verschiedene Maßlinien (A, D, F, L, P, d) eingezeichnet, die die Dimensionen des Bauteils angeben.
zusätzl. Biegewerkzeug P = 5,08 mm für Schneide-...
zusätzl. Biegewerkzeug RM P=5,08 mm
A/H = 3,0 mm, Drahtst. 0,5 - 1,3 mm
für TP 6 / V1 + V21+ EC-Ausführung
dpvlink
5207

121,90 EUR
Das Bild zeigt ein einfaches, grünes Symbol einer Landschaft. Darin sind stilisierte Berge und ein Sonnenkreis abgebildet. Der Hintergrund ist hell und neutral.
Halter für zusätzliches Biegewerkzeug für...
Halter für zusätzl. Biegewerkzeug
für TP 6 / V1 + TP 6 / V2
(für einfachere Umrüstung)
dpvlink
5207

107,75 EUR
Das Bild zeigt eine blaue, zylinderförmige Maschine mit einem Griff zum Drehen. An der Seite befinden sich mehrere kleine Walzen und ein einstellbarer Druckmechanismus. Sie dient vermutlich zur Verarbeitung von Papierstreifen.
BR 6 - Gurtrollenhalter
BR6 Rollenhalter
dpvlink
5524

137,40 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 10 - Zuführeinheit / lose Bauteile
CS 10 - Zuführeinheit für lose Bauteile
für TP 6 + TP6/S + TP6/PR-B
(Model 51.0100 Teile-Nr. ............)
dpvlink
5163

1.349,00 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 20 - Zuführeinheit / lose Bauteile
CS 20 - Zuführeinheit für lose Bauteile
für TP 6/V-PR
(Model 51.0200 Teile-Nr. .............)
dpvlink
5163

1.453,00 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 30 - Zuführeinheit / lose Bauteile
CS 30 - Zuführeinheit für lose Bauteile
für TP 6/V
(Model 51.0300 Teile-Nr. .............)
dpvlink
5163

1.328,00 EUR
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 40 - Zuführeinheit, lose Bauteile
CS 40 - Zuführeinheit für lose Bauteile
für TP 6/PR-F
(Model 51.0400 Teile-Nr. .............)
dpvlink
5163

1.453,00 EUR
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M - Regelbarer Motorantrieb
MOT-98 Regelbarer Motorantrieb 220 V
für TP 6 + S + R + R-CP + V + PR-B
(Model 7915030 Masch.-Nr. ............)
dpvlink
5523

1.848,00 EUR
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M/1 - Regelbarer Motorantrieb
MOT-98/A Regelbarer Motorantrieb 220 V
für TP 6/V-PR + TP 6/PR-F
(Model 7915032 Masch.-Nr. ............)
dpvlink
5523

1.899,00 EUR
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/1 - Restgurt-Abroller
RA Restgurt-Abroller TNS/11
für TP 6+TP 6/S+TP 6/R+TP 6/V+TP6/PR-B
(Model 21.0011)
dpvlink
5525

398,40 EUR
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/13 - Restgurt-Abroller
RA Restgurt-Abroller TNS/13
für TP 6 / V-PR
(Model 21.0013)
dpvlink
5525

398,40 EUR
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 515
Gesamtkatalog 2023 - 2024

Produktfamilie

TP 6 / V

Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Abstand Bauteilkörper/Drahtende F
Abstand Oberseite Bauteilkörper/Biegung A
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Länge Bauteilkörper L
Bauteile pro Std
Gewicht
Preis
Vergleichen
415.400 - Schneide- und Biegemaschine TP 6 / V1 - Standard
415.400
Schneide- und Biegemaschine TP 6 / V1 - Standard
180 mm
210 mm
230 mm
3 - 8 mm
2 - 6 mm
0,5 - 0,8 mm
0,5 - 3 mm
2,54 mm
15 mm
50.000
5,0 kg
1.972,00 EUR
415.430.V1 - zusätzl. Biegewerkzeug P = 3,8 mm für Schneide- und Biegemaschine TP 6 / V
415.430.V1
zusätzl. Biegewerkzeug P = 3,8 mm für Schneide- und Biegemaschine TP 6 / V







3,80 mm



121,90 EUR
415.435.V1 - zusätzl. Biegewerkzeug P = 5,08 mm für Schneide- und Biegemaschine TP 6 / V
415.435.V1
zusätzl. Biegewerkzeug P = 5,08 mm für Schneide- und Biegemaschine TP 6 / V







5,08 mm



121,90 EUR
415.439 - Halter für zusätzliches Biegewerkzeug für Schneide- und Biegemaschine TP 6 / V
415.439
Halter für zusätzliches Biegewerkzeug für Schneide- und Biegemaschine TP 6 / V











107,75 EUR
