PP-Stegwand Länge 253 mm / Höhe 180 mm / Raster 14 mm/ ESD

(Art.Nr.: 050.239.180.10.AS)

PP-Stegwand Länge 253 mm / Höhe 180 mm / Raster 14 mm/ ESD

Name: PP-Stegwand Länge 253 mm / Höhe 180 mm / Raster 14 mm/ ESD
SKU: 050.239.180.10.AS
Price: 1.60 EUR
Availability: InStock

Artikel-Nr.: 050.239.180.10.AS

PP-Stegwand Länge 253 mm / Höhe 180 mm / Raster 14 mm/ ESD

dpvlink:

4081

Hersteller:

Unterteilung:

Raster [mm]:

10 mm

Schlitze:

Außensteg:

Eigenschaften:

Weitere Produktinformationen

Bedruckung Zwischenlagen / Gefache
Jetzt konfigurieren

Trenneinsätze / Gefache
Jetzt konfigurieren

Verfügbarkeit: Mit Lieferzeit

Mit Lieferzeit

1,60 EUR

zzgl. 19% MwSt.

1 Stück

Vergleichen

Merken

Produktinfo

PP-Stegwand Länge 253 mm / Höhe 180 mm / Raster 14 mm/ ESD

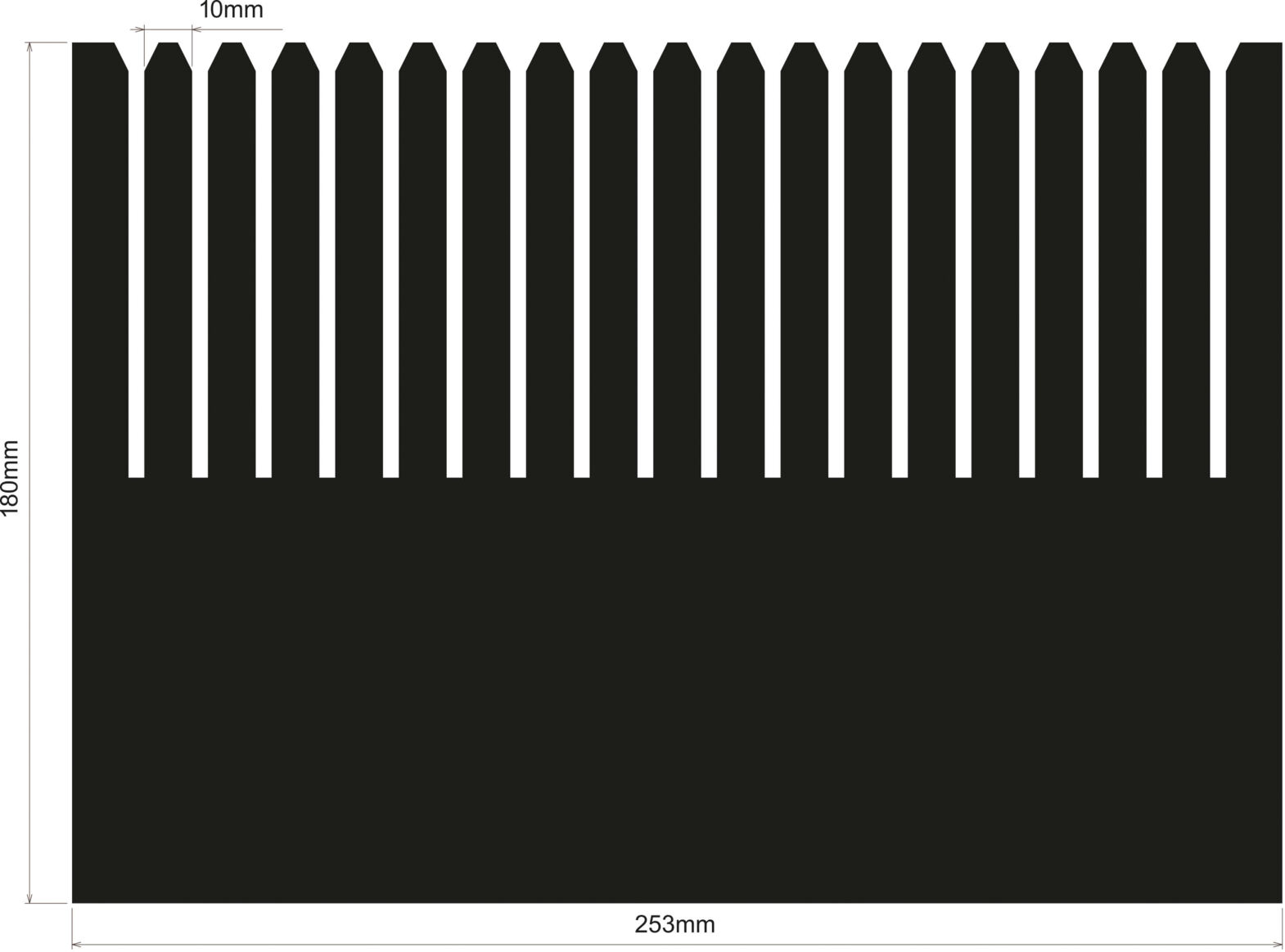

Die PP-Stegwand von EPAstore, hergestellt von DPV, ist eine hochfunktionale und präzise gefertigte Komponente für Eurobehälter der Größe 400 x 300 mm. Mit einer Länge von 253 mm, einer Höhe von 180 mm und einer Stärke von 3 mm bietet dieses Produkt eine effiziente Raumnutzung durch 17 Unterteilungen mit einem Raster von 10 mm und insgesamt 18 Schlitzen. Der Außensteg misst ca. 11 mm, was zusätzliche Stabilität gewährleistet.
Die Stegwand ist aus schwarzem, volumenleitfähigem Polypropylen gefertigt, das den Normen der DIN EN 61340-5-1 entspricht und einen Oberflächenwiderstand von 10^6 Ω aufweist. Dieses Material ist nicht nur robust, sondern auch sicher für die Lagerung und den Transport empfindlicher elektronischer Bauteile. Das Hohlkammermaterial erhöht zudem die Langlebigkeit und die Widerstandsfähigkeit gegenüber Umwelteinflüssen. Ideal für technische Einkäufer, die Wert auf Qualität und Spezifikation legen.

Details

Unterteilung Unterteilung: 17
Raster [mm] Raster [mm]: 10 mm
Schlitze Schlitze: 18
Außensteg Außensteg: ja
Höhe [mm] Höhe: 180 mm
Länge Länge: 253 mm
Stärke Stärke: 3 mm
Leitfähigkeit Leitfähigkeit: volumenleitfähig
Oberflächenwiderstand Rs Oberflächenwiderstand Rs: 10⁶ Ω
Farbe Farbe: schwarz
Material Material: Polypropylen
Materialaufbau Materialaufbau: Hohlkammermaterial
Passend für Behälter Passend für Behälter: 400x300 mm

Allg. Infos

PP Hohlkammermaterial:

aus extrudiertes Polypropylen (PP)
hohe Abriebfestigkeit
geringes Gewicht

Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- außen 300 / 400 / 600 mm
	- innen 253 / 353 / 553 mm
Höhe Stegwände:	- 80 / 120 / 180 mm

Materialstärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

konfektionierbar

Auf Anfrage - Standard-Stegwände

Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen

Auch für KLT-Behälter

H	=	Höhe der Stegwand (80, 120 oder 180 mm)
L	=	Länge der Stegwand (253, 353 oder 553 mm)
R	=	Rastermaß
AS	=	Außensteg (falls vorhanden)
SB	=	Schlitzbreite

Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern

Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- 300 / 400 / 600 / 800 mm

Stärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm

Typ A

Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:

PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht

PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität

PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht

Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.

	Polypropylen-Hohlkammermaterial		ESD-gerecht
	Polystyrol-Vollmaterial		Konfektionierbar
	Polyethylen-Schaumstoff

Piktogramme

Material PP

Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.

ESD-gerecht

Konfektionierbar

Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.
