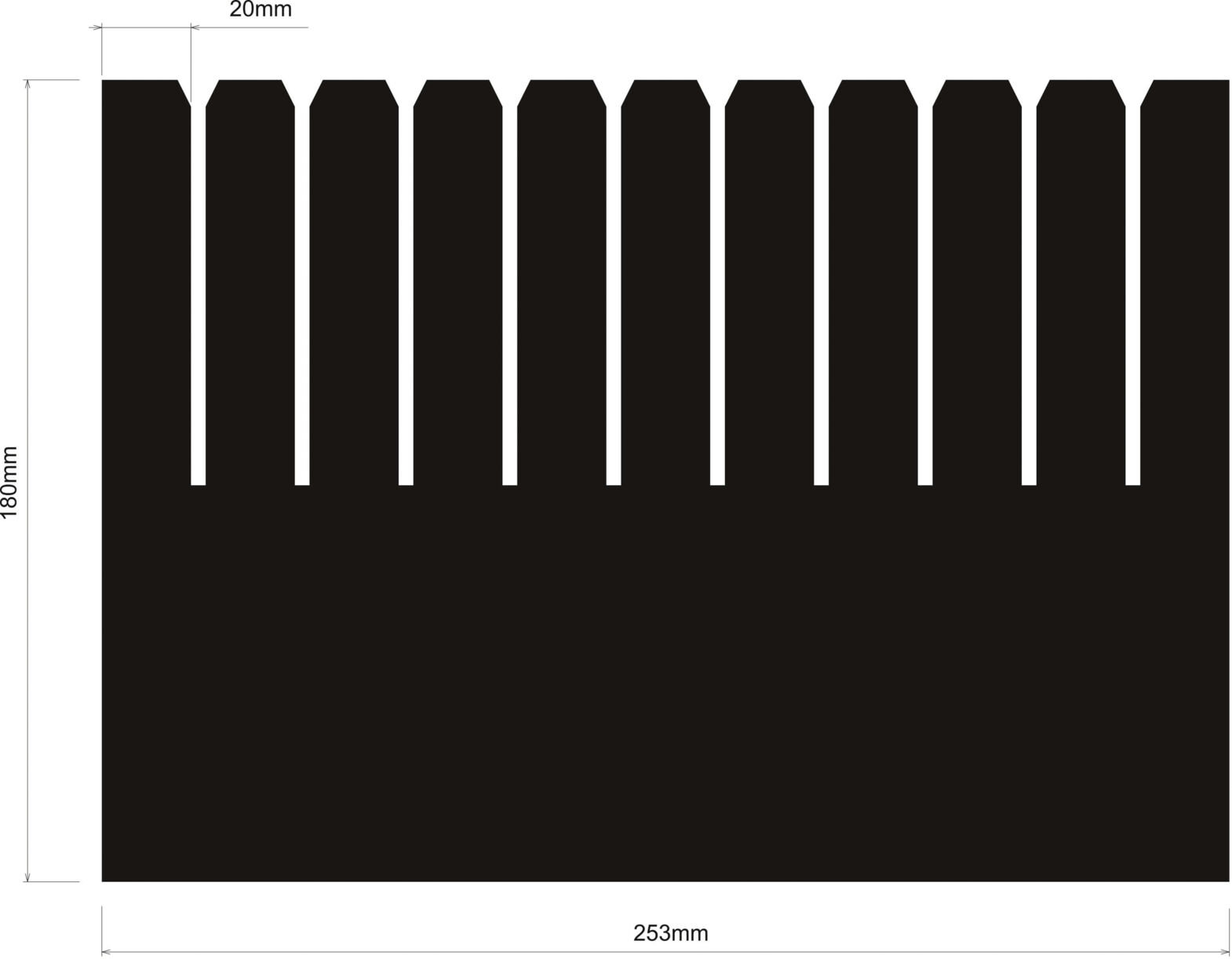

PP-Stegwand Länge 253 mm / Höhe 180 mm / Raster 20 mm/ ESD Die PP-Stegwand mit den Maßen 253x180x3 mm und einem Raster von 20 mm ist speziell für den Einsatz in Eurobehältern der Größe 400x300 mm konzipiert. Dieses Produkt aus extrudiertem Polypropylen (PP) ist aufgrund seiner elektrostatischen Volumenleitfähigkeit ideal für die Elektronik-Fertigung geeignet, da es den Anforderungen der ESD-Norm DIN EN 61340-5-1 entspricht. Die Stegwand ohne Außenstege bietet 10 Schlitze zur flexiblen Unterteilung und ist besonders abriebfest sowie leicht. Technische Daten: - Unterteilung: 11 Raster - Schlitze: 10 - Höhe: 180 mm - Länge: 253 mm - Stärke: 3 mm - Oberflächenwiderstand Rs: 10^6 Ω - Farbe: Schwarz - Material: Polypropylen, Hohlkammer - Gewicht: 600g/m² - Passend für Behälter: 400x300 mm Dieses Produkt ist auch für KLT-Behälter geeignet und auf Anfrage in spezifischen Höhen zwischen 30 - 600 mm mit Greifaussparungen konfektionierbar. Artikelnummer: 050.239.180.20
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
Seitenlänge Behälter:
- außen 300 / 400 / 600 mm
- innen 253 / 353 / 553 mm
Höhe Stegwände:
- 80 / 120 / 180 mm
Materialstärken:
- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar - elektrostatisch volumenleitfähig - Entspricht der ESD-Norm DIN EN 61340-5-1
konfektionierbar
Auf Anfrage - Standard-Stegwände
Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen
Auch für KLT-Behälter
H
=
Höhe der Stegwand (80, 120 oder 180 mm)
L
=
Länge der Stegwand (253, 353 oder 553 mm)
R
=
Rastermaß
AS
=
Außensteg (falls vorhanden)
SB
=
Schlitzbreite
Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.
Technische Daten für Standard-Ausführungen
Seitenlänge Behälter:
- 300 / 400 / 600 / 800 mm
Stärken:
- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)
- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar - elektrostatisch volumenleitfähig - Entspricht der ESD-Norm DIN EN 61340-5-1
Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm
Typ A
Typ C
In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:
PP Hohlkammermaterial: - aus extrudiertes Polypropylen (PP) - hohe Abriebfestigkeit - geringes Gewicht
PS Vollmaterial: - aus Polystyrol (PS) - hohe Abriebfestigkeit - hohe Stabilität
PE Schaumstoff: - aus Polyethylenschaumstoff (PE) - Abriebfest und korrosionsfrei - Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m²,
Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig.
Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.
ESD-gerecht
Konfektionierbar
Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.
