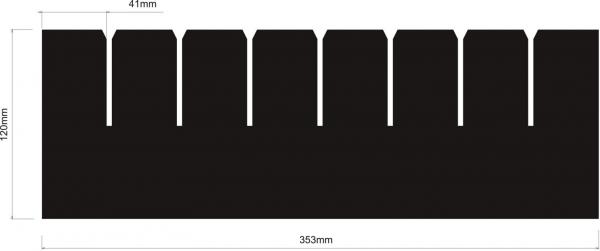

PP-Stegwand Länge 353 mm / Höhe 120 mm / Raster 41 mm/ ESD Optimieren Sie Ihren Arbeitsbereich mit der PP-Stegwand aus extrudiertem Polypropylen (PP) in Hohlkammerbauweise, die speziell für den Einsatz in ESD-geschützten Bereichen (EPA) konzipiert ist. Dieses Produkt ist ideal für Eurobehälter der Größe 600x400 / 400x300 mm und bietet durch seine elektrostatische Volumenleitfähigkeit Schutz vor elektrostatischer Entladung, entsprechend der ESD-Norm DIN EN 61340-5-1. Die Stegwand erleichtert die Entnahme von Bauteilen und kann auf Anfrage mit individuellen Griffaussparungen versehen werden, um die Handhabung weiter zu verbessern.
Technische Daten:
- Länge: 353 mm
- Höhe: 120 mm
- Stärke: 3 mm
- Raster: 41 mm
- Unterteilung: 8 Raster (7 Schlitze)
- Außenstege: Nein
- Material: Polypropylen, volumenleitfähig
- Oberflächenwiderstand: 10^6 Ω
- Gewicht: 600 g/m²
- Farbe: Schwarz
Die Stegwand ist nicht nur robust und abriebfest, sondern auch leicht, was die Handhabung und den Transport erleichtert. Ideal für die sichere Lagerung und den Transport empfindlicher elektronischer Bauteile. Artikelnummer: 050.240.120.41
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
Seitenlänge Behälter:
- außen 300 / 400 / 600 mm
- innen 253 / 353 / 553 mm
Höhe Stegwände:
- 80 / 120 / 180 mm
Materialstärken:
- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar - elektrostatisch volumenleitfähig - Entspricht der ESD-Norm DIN EN 61340-5-1
konfektionierbar
Auf Anfrage - Standard-Stegwände
Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen
Auch für KLT-Behälter
H
=
Höhe der Stegwand (80, 120 oder 180 mm)
L
=
Länge der Stegwand (253, 353 oder 553 mm)
R
=
Rastermaß
AS
=
Außensteg (falls vorhanden)
SB
=
Schlitzbreite
Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.
Technische Daten für Standard-Ausführungen
Seitenlänge Behälter:
- 300 / 400 / 600 / 800 mm
Stärken:
- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)
- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar - elektrostatisch volumenleitfähig - Entspricht der ESD-Norm DIN EN 61340-5-1
Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm
Typ A
Typ C
In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:
PP Hohlkammermaterial: - aus extrudiertes Polypropylen (PP) - hohe Abriebfestigkeit - geringes Gewicht
PS Vollmaterial: - aus Polystyrol (PS) - hohe Abriebfestigkeit - hohe Stabilität
PE Schaumstoff: - aus Polyethylenschaumstoff (PE) - Abriebfest und korrosionsfrei - Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m²,
Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig.
Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.
ESD-gerecht
Konfektionierbar
Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.
