PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 159 mm/ ESD

(Art.Nr.: 050.240.080.159)

PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 159 mm/ ESD

Name: PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 159 mm/ ESD
SKU: 050.240.080.159
Price: 0.80 EUR
Availability: InStock

Artikel-Nr.: 050.240.080.159

dpvlink:

14868

Hersteller:

Unterteilung:

Raster [mm]:

159 mm

Schlitze:

Außensteg:

Eigenschaften:

Weitere Produktinformationen

Bedruckung Zwischenlagen / Gefache
Jetzt konfigurieren

Trenneinsätze / Gefache
Jetzt konfigurieren

Lieferzeit:
Mit Lieferzeit

Mit Lieferzeit

0,80 EUR
0,80 EUR pro Stück

Stück:

Vergleichen

Merken

Produktinfo

PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 159 mm/ ESD

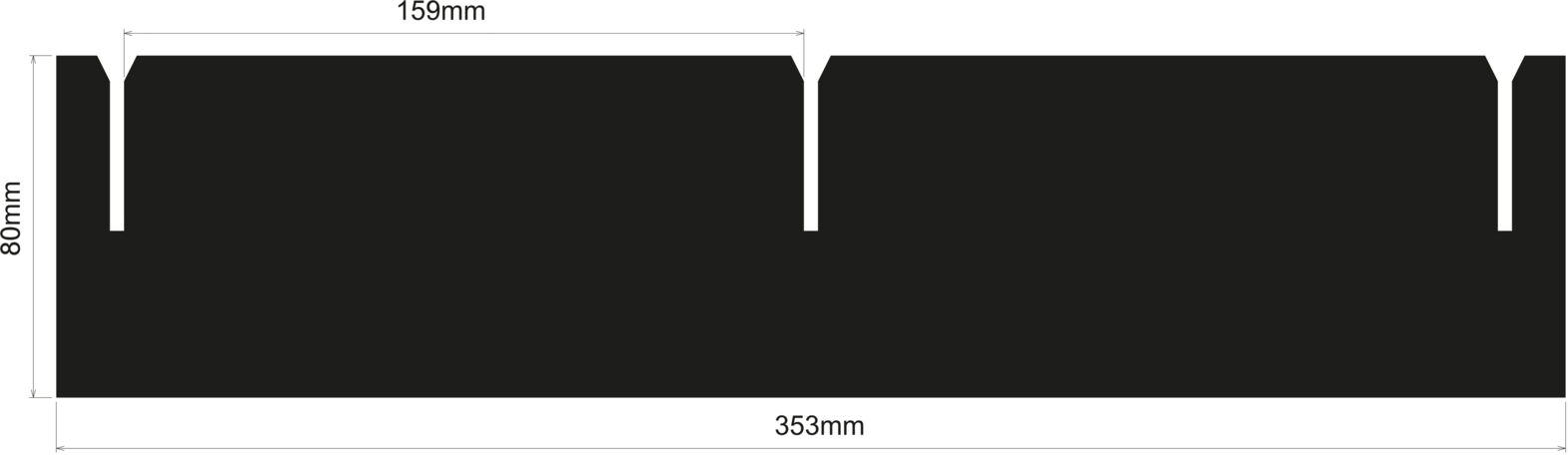

Diese PP-Stegwand mit einer Länge von 353 mm und einer Höhe von 80 mm eignet sich optimal für Eurobehälter der Größen 600 x 400 und 400 x 300 mm. Das Produkt ist aus extrudiertem Polypropylen gefertigt, welches durch seine elektrostatische Volumenleitfähigkeit gemäß der ESD-Norm DIN EN 61340-5-1 überzeugt. Die Stegwand ist mit einem Rastermaß von 159 mm und drei Schlitzen ausgestattet, was eine flexible Unterteilung ermöglicht. Zusätzlich bietet der Außensteg mit einer Breite von etwa 14 mm zusätzliche Stabilität und erleichtert die Handhabung. Technische Daten: - Länge: 353 mm - Höhe: 80 mm - Stärke: 3 mm - Rastermaß: 159 mm - Anzahl der Schlitze: 3 - Außensteg: Ja - Material: Polypropylen, Hohlkammerstruktur - Oberflächenwiderstand: 10^6 Ω - Gewicht: 600 g/m² - Farbe: Schwarz - Volumenleitfähig nach DIN EN 61340-5-1
Ideal für die Anwendung in Bereichen, wo elektrostatische Entladung eine Rolle spielt, und für die Organisation von Komponenten in Eurobehältern.
Artikelnummer: 050.240.080.159

Details

Unterteilung Unterteilung: 2
Raster [mm] Raster [mm]: 159 mm
Schlitze Schlitze: 3
Außensteg Außensteg: ja
Höhe [mm] Höhe [mm]: 80 mm
Länge [mm] Länge [mm]: 353 mm
Stärke [mm] Stärke [mm]: 3 mm
Leitfähigkeit Leitfähigkeit: volumenleitfähig
Oberflächenwiderstand Rs Oberflächenwiderstand Rs: 10⁶ Ω
Farbe Farbe: schwarz
Material Material: Polypropylen
Gewicht [g/m²] Gewicht [g/m²]: 600
Materialaufbau Materialaufbau: Hohlkammermaterial
Passend für Behälter Passend für Behälter: 600x400 / 400x300

Allg. Infos

PP Hohlkammermaterial:

aus extrudiertes Polypropylen (PP)
hohe Abriebfestigkeit
geringes Gewicht

Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- außen 300 / 400 / 600 mm
	- innen 253 / 353 / 553 mm
Höhe Stegwände:	- 80 / 120 / 180 mm

Materialstärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

konfektionierbar

Auf Anfrage - Standard-Stegwände

Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen

Auch für KLT-Behälter

H	=	Höhe der Stegwand (80, 120 oder 180 mm)
L	=	Länge der Stegwand (253, 353 oder 553 mm)
R	=	Rastermaß
AS	=	Außensteg (falls vorhanden)
SB	=	Schlitzbreite

Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern

Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- 300 / 400 / 600 / 800 mm

Stärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm

Typ A

Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:

PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht

PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität

PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht

Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.

	Polypropylen-Hohlkammermaterial		ESD-gerecht
	Polystyrol-Vollmaterial		Konfektionierbar
	Polyethylen-Schaumstoff

Piktogramme

Material PP

Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.

ESD-gerecht

Konfektionierbar

Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :: Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 309

Gesamtkatalog 2023 - 2024

EPAstore® ESD-Zwischenlagen | Gefache - Individuelle Verpackungslösungen

Konfiguratoren:

Bedruckung Zwischenlagen / Gefache

Konfiguratoren:

Trenneinsätze / Gefache

Produktfamilie

Artikelbild	Artikelbezeichnung	Unterteilung	Raster [mm]	Schlitze	Außensteg	Preis
	050.240.080.20 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 20 mm/ ESD	15	20 mm	14	nein	1,18 EUR
	050.240.080.78 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 78 mm/ ESD	4	78 mm	5	ja	0,93 EUR
	050.240.080.55 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 55 mm/ ESD	6	55 mm	5	nein	0,93 EUR
	050.240.080.20.A PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 20 mm/ ESD mit Außenstege	14	20 mm	15	ja	1,21 EUR
	050.240.080.32 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 32 mm/ ESD	10	32 mm	9	nein	1,08 EUR
	050.240.080.41 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 41 mm/ ESD	8	41 mm	7	nein	1,00 EUR
	050.240.080.105 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 105 mm/ ESD	3	105 mm	4	ja	0,90 EUR
	050.240.080.67 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 67 mm/ ESD	5	67 mm	4	nein	0,89 EUR
	050.240.080.159 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 159 mm/ ESD	2	159 mm	3	ja	0,80 EUR
	050.240.080.317 PP-Stegwand Länge 353 mm / Höhe 80 mm / Raster 317 mm/ ESD	1	317 mm	2	ja	0,82 EUR
