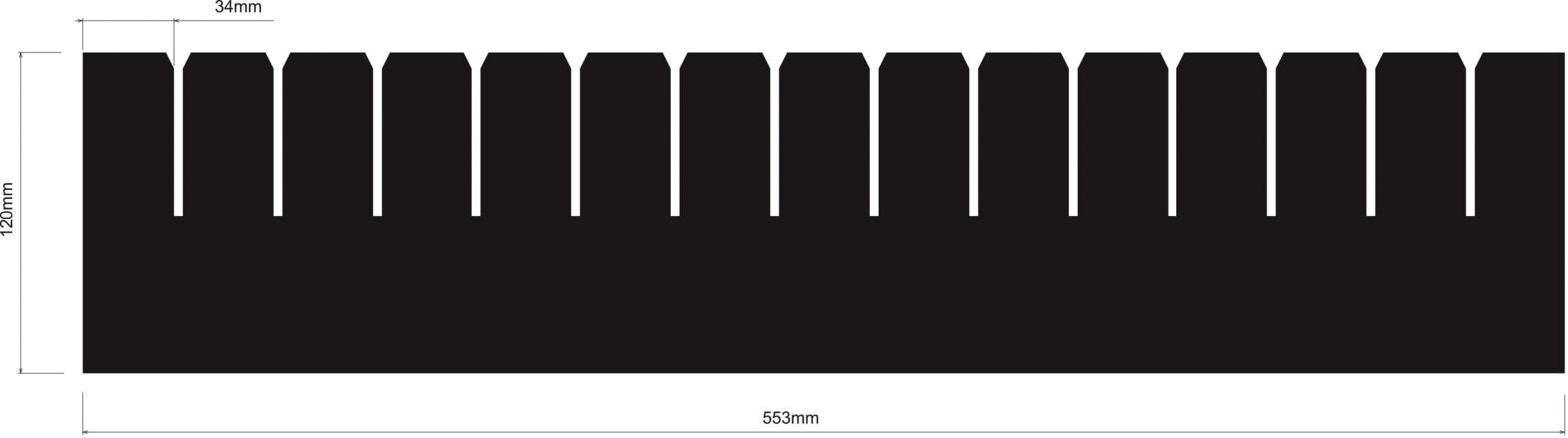

Die PP-Stegwand "EPAstore" mit den Maßen 553x120x3 mm ist ideal für Eurobehälter der Größe 600x400 mm geeignet und bietet eine effektive Lösung zur Unterteilung und zum Schutz Ihrer elektronischen Bauteile vor elektrostatischer Entladung. Sie ist aus extrudiertem Polypropylen (PP) gefertigt, das für seine hohe Abriebfestigkeit und geringes Gewicht bekannt ist. Die Stegwand ist volumenleitfähig und entspricht der ESD-Norm DIN EN 61340-5-1, was sie zu einer sicheren Wahl für den Einsatz in ESD-geschützten Bereichen macht.
Technische Daten:
- Außenmaße: 300 / 400 / 600 mm
- Innenmaße: 253 / 353 / 553 mm
- Höhe der Stegwände: 80 / 120 / 180 mm
- Materialstärken: 3,0 mm (Gewicht 600g/m²), 3,5 mm extra stabil (Gewicht 800g/m²)
- Raster: 34 mm, 15 Unterteilungen, 14 Schlitze
- Oberflächenwiderstand: Rs 10^6 Ω
- Farbe: Schwarz
- Material: Polypropylen Hohlkammermaterial
Die Stegwand ist ohne Außenstege konfektioniert und ermöglicht eine einfache Handhabung und Anpassung an spezifische Anforderungen. Sie ist auch für KLT-Behälter geeignet und auf Anfrage in verschiedenen Höhen zwischen 30 und 600 mm mit Greifaussparungen verfügbar.
Artikelnummer: 050.241.120.34
Details
- Unterteilung Unterteilung
- 15
- Raster [mm] Raster [mm]
- 34 mm
- Schlitze Schlitze
- 14
- Außensteg Außensteg
- nein
- Höhe [mm] Höhe [mm]
- 120 mm
- Länge [mm] Länge [mm]
- 553 mm
- Stärke [mm] Stärke [mm]
- 3 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polypropylen
- Gewicht [g/m²] Gewicht [g/m²]
- 600
- Materialaufbau Materialaufbau
- Hohlkammermaterial
- Passend für Behälter Passend für Behälter
- 600x400
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 3,0 mm (Gewicht 600g/m²) |
| - 3,5 mm extra stabil (Gewicht 800g/m²) |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 / 800 mm |
| Stärken: | - 3,0 mm (Gewicht 600g/m²) |
| - 3,5 mm extra stabil (Gewicht 800g/m²) |
- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
|
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
 |
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
