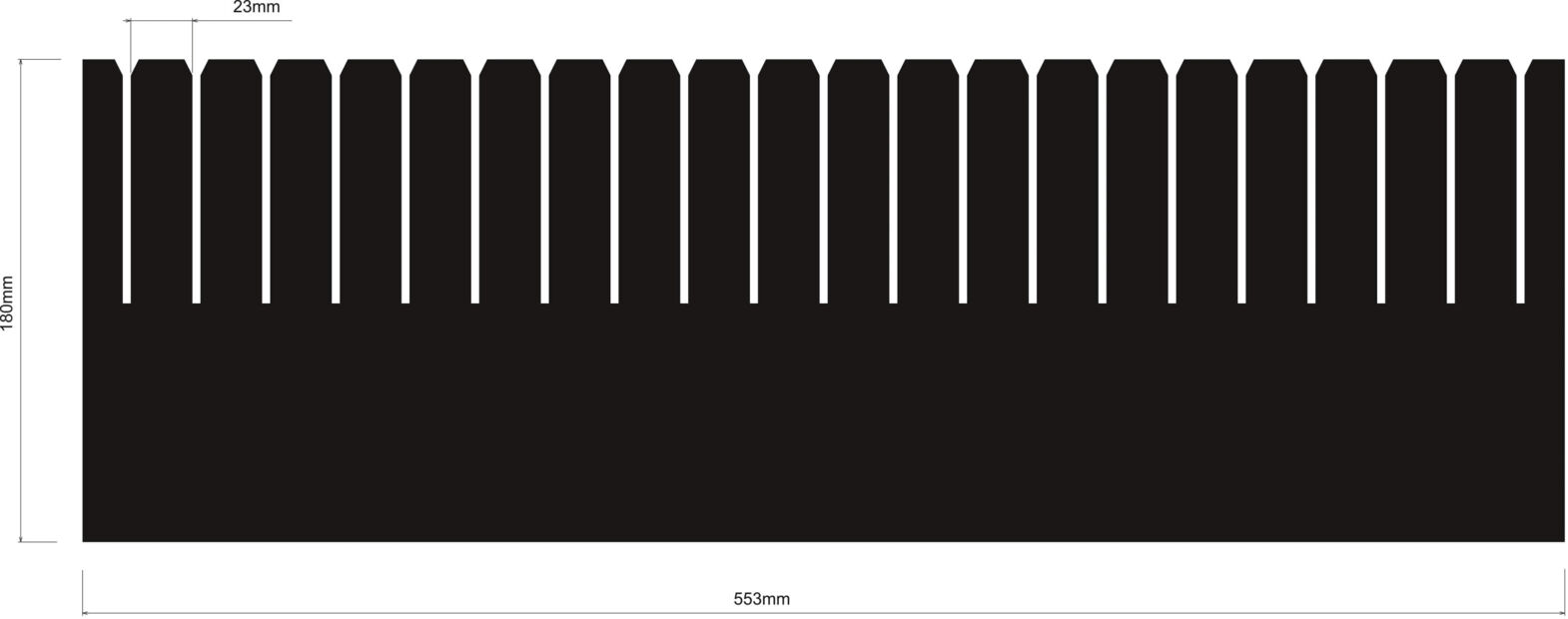

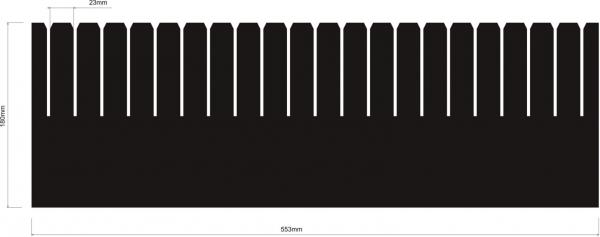

PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 23 mm/ ESD Diese PP-Stegwand mit den Maßen 553x180x3 mm ist speziell für Eurobehälter der Größe 600x400 mm konzipiert und unterstützt die ESD-sichere Lagerung und Handhabung von elektronischen Bauteilen. Das Produkt aus extrudiertem Polypropylen (PP) gewährleistet durch seine volumenleitfähige Eigenschaft (entsprechend der ESD-Norm DIN EN 61340-5-1) Schutz vor elektrostatischer Entladung. Mit einer Rasterung von 23 mm und 21 Schlitzen bietet es eine flexible Unterteilung, die durch Außenstege von ca. 15 mm ergänzt wird. Die Stegwände sind zudem konfektionierbar und können auf spezifische Bedürfnisse angepasst werden.
Technische Daten:
- Außenmaße: 300 / 400 / 600 mm
- Innenmaße: 253 / 353 / 553 mm
- Höhe der Stegwände: 80 / 120 / 180 mm
- Materialstärken: 3,0 mm (600g/m²), 3,5 mm (800g/m²)
- Oberflächenwiderstand: 10^6 Ω
- Farbe: Schwarz
- Material: Polypropylen Hohlkammer - Volumenleitfähig nach DIN EN 61340-5-1 - Anpassbare Griffaussparungen für einfache Handhabung - Konfektionierbar für spezifische Anforderungen
Ideal für den Einsatz in Bereichen, wo elektrostatische Entladung ein Risiko darstellt. Artikelnummer: 050.241.180.23.A
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
Seitenlänge Behälter:
- außen 300 / 400 / 600 mm
- innen 253 / 353 / 553 mm
Höhe Stegwände:
- 80 / 120 / 180 mm
Materialstärken:
- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar - elektrostatisch volumenleitfähig - Entspricht der ESD-Norm DIN EN 61340-5-1
konfektionierbar
Auf Anfrage - Standard-Stegwände
Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen
Auch für KLT-Behälter
H
=
Höhe der Stegwand (80, 120 oder 180 mm)
L
=
Länge der Stegwand (253, 353 oder 553 mm)
R
=
Rastermaß
AS
=
Außensteg (falls vorhanden)
SB
=
Schlitzbreite
Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.
Technische Daten für Standard-Ausführungen
Seitenlänge Behälter:
- 300 / 400 / 600 / 800 mm
Stärken:
- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)
- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar - elektrostatisch volumenleitfähig - Entspricht der ESD-Norm DIN EN 61340-5-1
Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm
Typ A
Typ C
In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:
PP Hohlkammermaterial: - aus extrudiertes Polypropylen (PP) - hohe Abriebfestigkeit - geringes Gewicht
PS Vollmaterial: - aus Polystyrol (PS) - hohe Abriebfestigkeit - hohe Stabilität
PE Schaumstoff: - aus Polyethylenschaumstoff (PE) - Abriebfest und korrosionsfrei - Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m²,
Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig.
Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.
ESD-gerecht
Konfektionierbar
Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.
