PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 34 mm/ ESD

(Art.Nr.: 050.241.180.34)

(Art.Nr.: 050.241.180.34)

PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 34 mm/ ESD

Name: PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 34 mm/ ESD
SKU: 050.241.180.34
Price: 2.56 EUR
Availability: InStock

Artikel-Nr.: 050.241.180.34

dpvlink:

4058

Hersteller:

Unterteilung:

Raster [mm]:

34 mm

Schlitze:

Außensteg:

nein

Eigenschaften:

Weitere Produktinformationen

Bedruckung Zwischenlagen / Gefache
Jetzt konfigurieren

Trenneinsätze / Gefache
Jetzt konfigurieren

Lieferzeit:
Mit Lieferzeit

Mit Lieferzeit

2,56 EUR
2,56 EUR pro Stück

Stück:

Vergleichen

Merken

Produktinfo

PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 34 mm/ ESD
Die PP-Stegwand "EPAstore" ist speziell für den Einsatz in Eurobehältern der Größe 600 x 400 mm konzipiert und bietet eine effektive Lösung zur sicheren Lagerung und Handhabung von elektronisch sensiblen Bauteilen. Das Produkt ist aus extrudiertem Polypropylen gefertigt, welches durch seine elektrostatische Volumenleitfähigkeit gemäß DIN EN 61340-5-1 die ESD-Anforderungen erfüllt. Die Stegwand mit den Maßen 553 x 180 x 3 mm ist ohne Außenstege gestaltet und ermöglicht durch 14 Schlitze eine flexible Unterteilung. Die schwarze Farbe und das leichte Hohlkammermaterial sorgen für eine hohe Abriebfestigkeit. Technische Daten: - Seitenlänge Behälter: außen 300 / 400 / 600 mm, innen 253 / 353 / 553 mm - Höhe Stegwände: 80 / 120 / 180 mm - Materialstärken: 3,0 mm (Gewicht 600g/m²), 3,5 mm extra stabil (Gewicht 800g/m²) - Rastermaß: 34 mm - Unterteilungen: 15 - Schlitzanzahl: 14 - Oberflächenwiderstand Rs: 10^6 Ω - Material: Polypropylen, Hohlkammer
Passend für Behälter: 600x400 mm
Das Produkt ist zudem auf Anfrage in spezifischen Höhen zwischen 30 - 600 mm und mit Greifaussparungen konfektionierbar.
Artikelnummer: 050.241.180.34

Details

Unterteilung Unterteilung: 15
Raster [mm] Raster [mm]: 34 mm
Schlitze Schlitze: 14
Außensteg Außensteg: nein
Höhe [mm] Höhe [mm]: 180 mm
Länge [mm] Länge [mm]: 553 mm
Stärke [mm] Stärke [mm]: 3 mm
Leitfähigkeit Leitfähigkeit: volumenleitfähig
Oberflächenwiderstand Rs Oberflächenwiderstand Rs: 10⁶ Ω
Farbe Farbe: schwarz
Material Material: Polypropylen
Gewicht [g/m²] Gewicht [g/m²]: 600
Materialaufbau Materialaufbau: Hohlkammermaterial
Passend für Behälter Passend für Behälter: 600x400

Allg. Infos

PP Hohlkammermaterial:

aus extrudiertes Polypropylen (PP)
hohe Abriebfestigkeit
geringes Gewicht

Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- außen 300 / 400 / 600 mm
	- innen 253 / 353 / 553 mm
Höhe Stegwände:	- 80 / 120 / 180 mm

Materialstärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

konfektionierbar

Auf Anfrage - Standard-Stegwände

Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen

Auch für KLT-Behälter

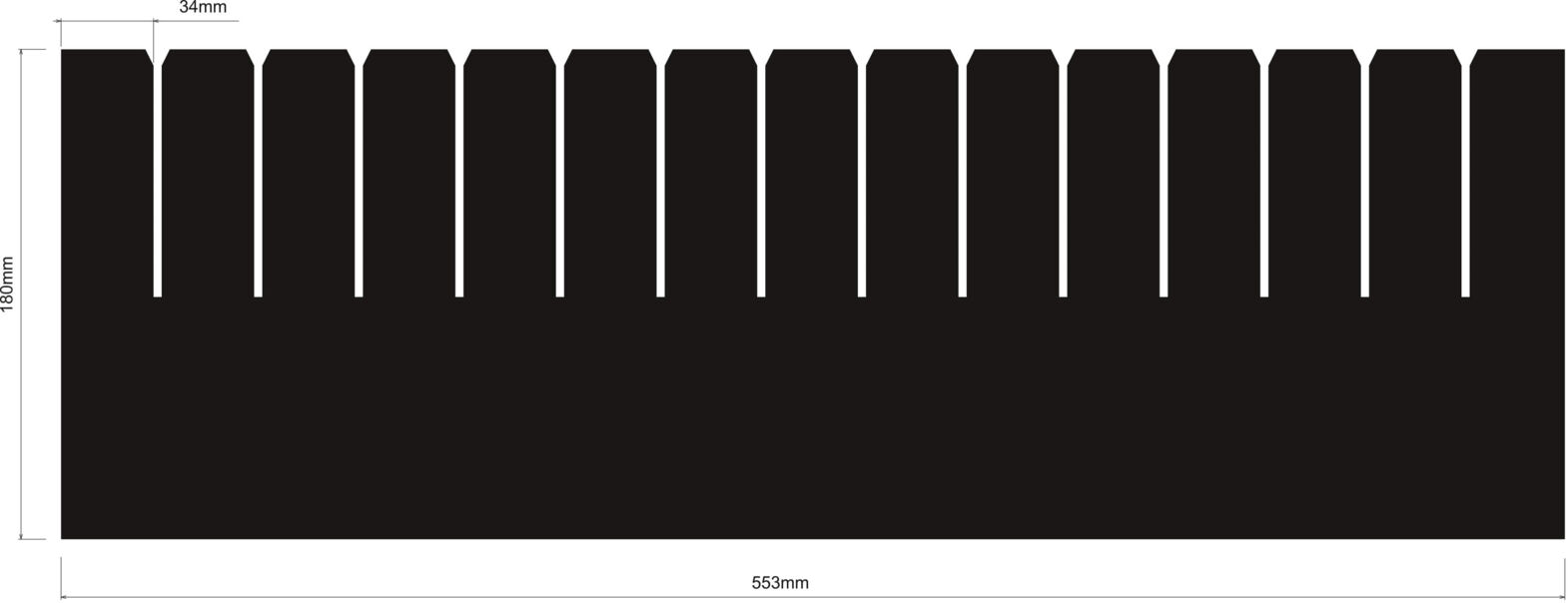

H	=	Höhe der Stegwand (80, 120 oder 180 mm)
L	=	Länge der Stegwand (253, 353 oder 553 mm)
R	=	Rastermaß
AS	=	Außensteg (falls vorhanden)
SB	=	Schlitzbreite

Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern

Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- 300 / 400 / 600 / 800 mm

Stärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm

Typ A

Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:

PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht

PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität

PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht

Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.

	Polypropylen-Hohlkammermaterial		ESD-gerecht
	Polystyrol-Vollmaterial		Konfektionierbar
	Polyethylen-Schaumstoff

Piktogramme

Material PP

Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.

ESD-gerecht

Konfektionierbar

Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :: Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 310

Gesamtkatalog 2023 - 2024

EPAstore® ESD-Zwischenlagen | Gefache - Individuelle Verpackungslösungen

Konfiguratoren:

Bedruckung Zwischenlagen / Gefache

Konfiguratoren:

Trenneinsätze / Gefache

Produktfamilie

Artikelbild	Artikelbezeichnung	Unterteilung	Raster [mm]	Schlitze	Außensteg	Preis
	050.241.180.20 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 20 mm/ ESD	24	20 mm	23	nein	2,60 EUR
	050.241.180.10.AS PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 10 mm/ ESD	40	10 mm	41	ja	3,94 EUR
	050.241.180.34 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 34 mm/ ESD	15	34 mm	14	nein	2,56 EUR
	050.241.180.127 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 127 mm/ ESD	4	127 mm	5	ja	2,04 EUR
	050.241.180.23.A PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 23 mm/ ESD	20	23 mm	21	ja	2,64 EUR
	050.241.180.170 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 170 mm/ ESD	3	170 mm	4	ja	1,97 EUR
	050.241.180.52 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 52 mm/ ESD	10	52 mm	9	nein	2,30 EUR
	050.241.180.43 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 43 mm/ ESD	12	43 mm	11	nein	2,43 EUR
	050.241.180.257 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 257 mm/ ESD	2	257 mm	3	ja	1,91 EUR
	050.241.180.84 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 84 mm/ ESD	6	84 mm	7	ja	2,17 EUR
	050.241.180.101 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 101 mm/ ESD	5	101 mm	6	ja	2,11 EUR
	050.241.180.66 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 66 mm/ ESD	8	66 mm	7	nein	2,17 EUR
	050.241.180.76 PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 76 mm/ ESD	7	76 mm	6	nein	2,10 EUR
	050.241.180.14.AS PP-Stegwand Länge 553 mm / Höhe 180 mm / Raster 14 mm/ ESD	30	14 mm	31	ja	3,60 EUR
