Diese PS-Stegwand bietet eine effiziente Lösung für die sichere Lagerung und Handhabung von Bauteilen in Eurobehältern, speziell konzipiert, um elektrostatischer Entladung vorzubeugen. Mit den Maßen 353 mm in der Länge und 120 mm in der Höhe sowie einem Rastermaß von 78 mm ist dieses Produkt ideal für Behälter der Größe 600x400 und 400x300 mm geeignet. Die Wandstärke beträgt 1,85 mm, und der Außensteg misst ca. 13 mm, was zusätzliche Stabilität bietet. Das Material, ein elektrostatisch leitfähiges Polystyrol, entspricht der ESD-Norm DIN EN 61340-5-1, was die Sicherheit Ihrer elektronischen Bauteile gewährleistet. Technische Daten: - Seitenlänge Behälter: außen 300 / 400 / 600 mm, innen 253 / 353 / 553 mm - Höhe Stegwände: 80 / 120 / 180 mm - Materialstärken: 1,5 mm, 1,8 mm, 2,0 mm - Raster: 78 mm, Unterteilungen: 4, Schlitze: 5 - Oberflächen- und Volumenwiderstand: 10^6 Ω - Farbe: Schwarz - Gewicht: 2090 g/m²
Passend konfektionierbar und auf Anfrage sind spezifische Höhen zwischen 30 - 600 mm sowie Greifaussparungen verfügbar.
Artikelnummer: 050.340.120.78
Details
- Unterteilung Unterteilung
- 4
- Raster [mm] Raster [mm]
- 78 mm
- Schlitze Schlitze
- 5
- Außensteg Außensteg
- ja
- Höhe [mm] Höhe [mm]
- 120 mm
- Länge [mm] Länge [mm]
- 353 mm
- Stärke [mm] Stärke [mm]
- 1,85 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Volumenwiderstand Volumenwiderstand
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polystyrol
- Gewicht [g/m²] Gewicht [g/m²]
- 2090
- Materialaufbau Materialaufbau
- Vollmaterial
- Passend für Behälter Passend für Behälter
- 600x400 / 400x300
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter

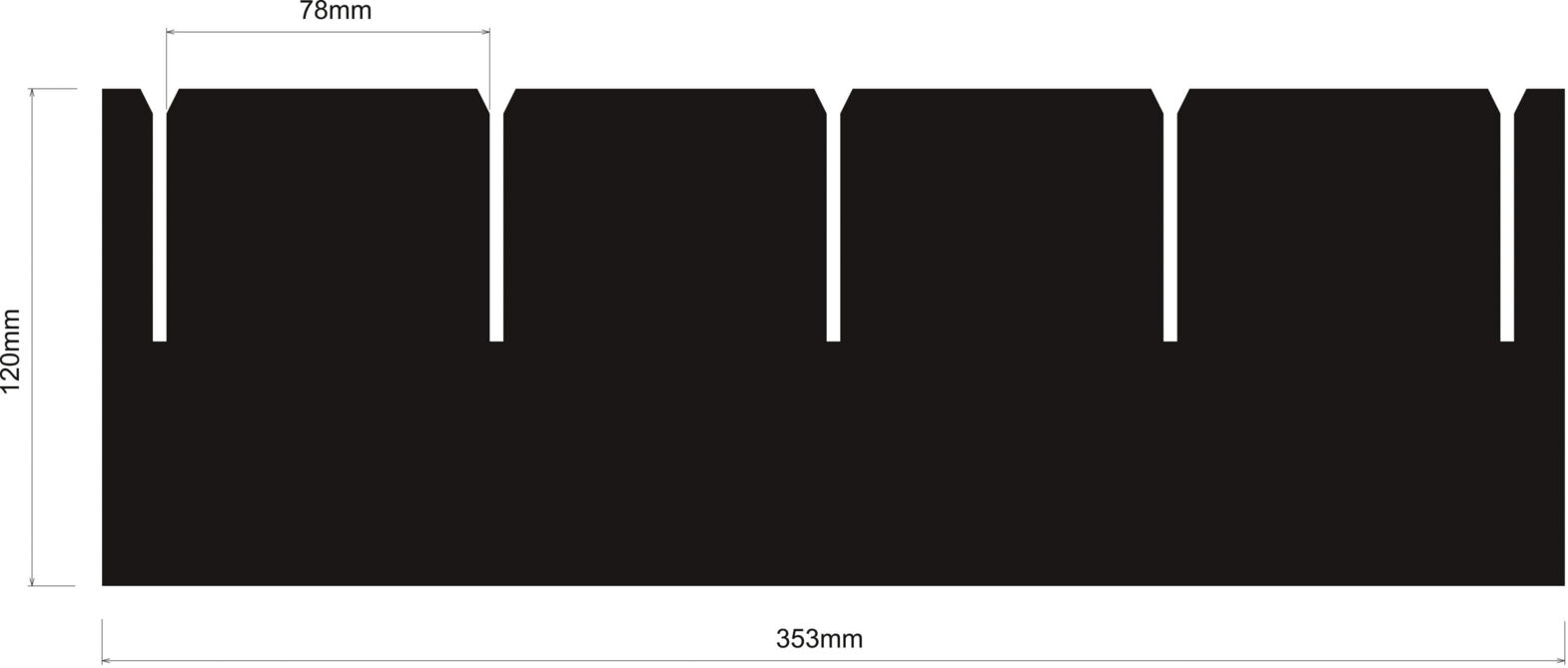

| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 mm |
| Steghöhen: | - 80 / 120 / 180 mm |
| Stärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
 |
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
|
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| Artikelbild | Artikelbezeichnung | Unterteilung | Raster [mm] | Schlitze | Außensteg | Preis | Vergleichen |
|---|---|---|---|---|---|---|---|
|
050.340.120.20 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 20 mm/ ESD | 15 | 20 mm | 14 | nein | 2,49 EUR | |
|
|
050.340.120.159 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 159 mm/ ESD | 2 | 159 mm | 3 | ja | 1,87 EUR | |
|
|
050.340.120.32 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 32 mm/ ESD | 10 | 32 mm | 9 | nein | 2,20 EUR | |
|
|
050.340.120.105 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 105 mm/ ESD | 3 | 105 mm | 4 | ja | 1,94 EUR | |
|
|
050.340.120.55 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 55 mm/ ESD | 6 | 55 mm | 5 | nein | 1,99 EUR | |
|
|
050.340.120.41 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 41 mm/ ESD | 8 | 41 mm | 7 | nein | 2,10 EUR | |
|
|
050.340.120.68 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 68 mm/ ESD | 5 | 68 mm | 4 | nein | 1,94 EUR | |
|
|
050.340.120.78 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 78 mm/ ESD | 4 | 78 mm | 5 | ja | 1,99 EUR | |
|
|
050.340.120.317 PS-Stegwand Länge 353 mm / Höhe 120 mm / Raster 317 mm/ ESD | 1 | 317 mm | 2 | ja | 1,85 EUR | |
