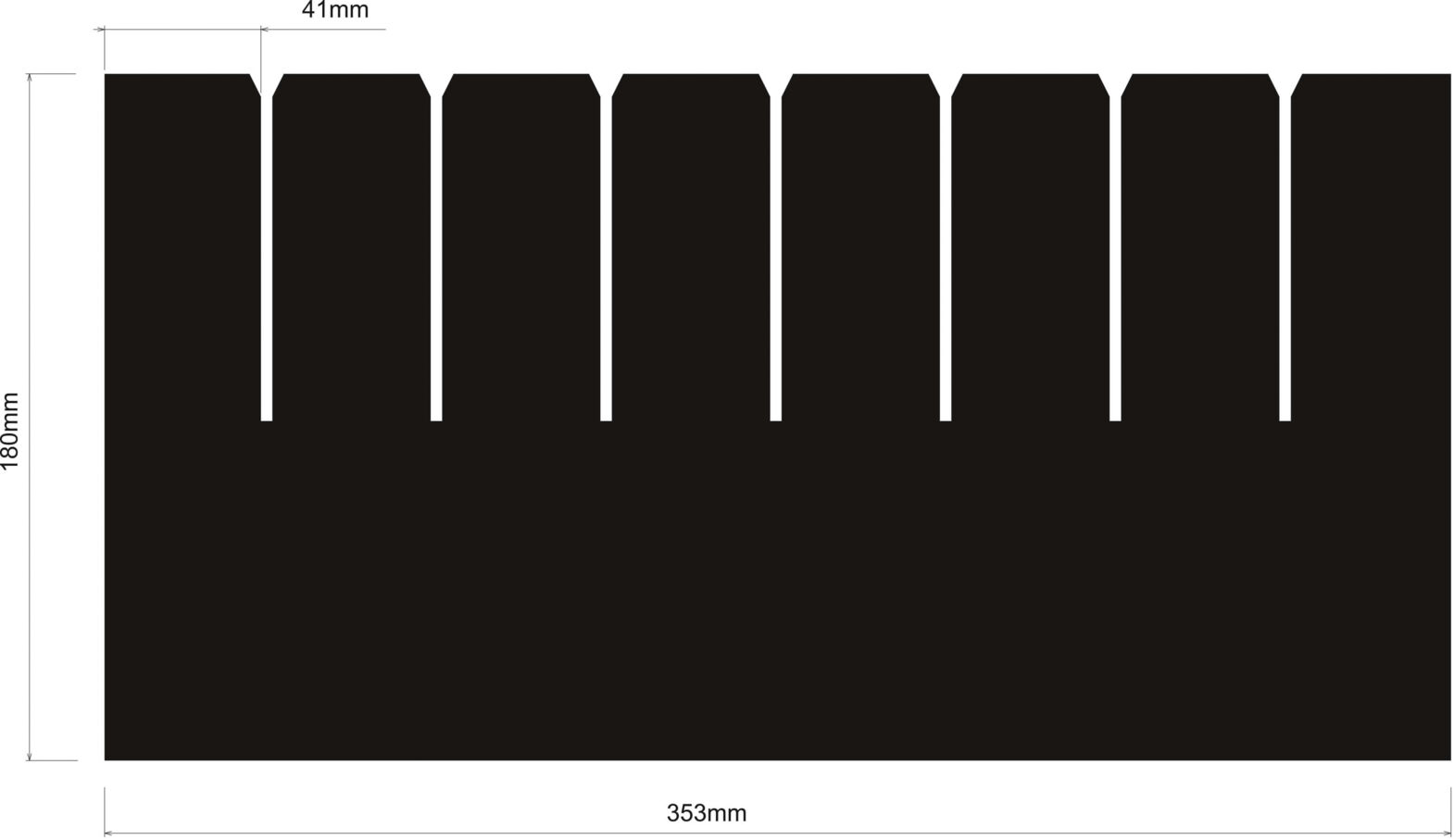

Dieses Produkt bietet eine effiziente Lösung zur sicheren Lagerung und Handhabung empfindlicher elektronischer Bauteile in Eurobehältern. Die PS-Stegwand mit den Maßen 353 x 180 x 1,85 mm ist speziell für Behälter der Größen 600 x 400 und 400 x 300 mm konzipiert und unterstützt eine geordnete Unterteilung durch 7 Schlitze entlang 8 Raster à 41 mm. Gefertigt aus hochwertigem Polystyrol-Vollmaterial, gewährleistet diese Stegwand durch ihre elektrostatische Leitfähigkeit (DIN EN 61340-5-1) optimalen Schutz gegen elektrostatische Entladungen.
Technische Daten:
- Material: Polystyrol, Stärke: 1,85 mm
- Höhe: 180 mm, Länge: 353 mm, Gewicht: 2090 g/m²
- Oberflächen- und Volumenwiderstand: 10^6 Ω
- Farbe: Schwarz, Materialaufbau: Vollmaterial
- Passend für Behältergrößen: 600x400 / 400x300 mm
- Unterteilungen: 8 Raster à 41 mm (7 Schlitze), ohne Außensteg
Dieses Produkt ist ideal für den Einsatz in EPA (Elektrostatisch Geschützte Arbeitsbereiche) und unterstützt eine effiziente Komponentenentnahme ohne zusätzliche Zwischenlagen.
Artikelnummer: 050.340.180.41
Details
- Unterteilung Unterteilung
- 8
- Raster [mm] Raster [mm]
- 41 mm
- Schlitze Schlitze
- 7
- Außensteg Außensteg
- nein
- Höhe [mm] Höhe [mm]
- 180 mm
- Länge [mm] Länge [mm]
- 353 mm
- Stärke [mm] Stärke [mm]
- 1,85 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Volumenwiderstand Volumenwiderstand
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polystyrol
- Gewicht [g/m²] Gewicht [g/m²]
- 2090
- Materialaufbau Materialaufbau
- Vollmaterial
- Passend für Behälter Passend für Behälter
- 600x400 / 400x300
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 mm |
| Steghöhen: | - 80 / 120 / 180 mm |
| Stärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
 |
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
|
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| Artikelbild | Artikelbezeichnung | Unterteilung | Raster [mm] | Schlitze | Außensteg | Preis | Vergleichen |
|---|---|---|---|---|---|---|---|
|
050.340.180.20 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 20 mm/ ESD | 15 | 20 mm | 14 | nein | 3,49 EUR | |
|
|
050.340.180.317 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 317 mm/ ESD | 1 | 317 mm | 2 | ja | 2,56 EUR | |
|
|
050.340.180.159 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 159 mm/ ESD | 2 | 159 mm | 3 | ja | 2,64 EUR | |
|
|
050.340.180.32 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 32 mm/ ESD | 10 | 32 mm | 9 | nein | 3,11 EUR | |
|
|
050.340.180.55 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 55 mm/ ESD | 6 | 55 mm | 5 | nein | 2,78 EUR | |
|
|
050.340.180.41 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 41 mm/ ESD | 8 | 41 mm | 7 | nein | 2,94 EUR | |
|
|
050.340.180.68 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 68 mm/ ESD | 5 | 68 mm | 4 | nein | 2,72 EUR | |
|
|
050.340.180.78 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 78 mm/ ESD | 4 | 78 mm | 5 | ja | 2,78 EUR | |
|
|
050.340.180.105 PS-Stegwand Länge 353 mm / Höhe 180 mm / Raster 105 mm/ ESD | 3 | 105 mm | 4 | ja | 2,72 EUR | |
