PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm

(Art.Nr.: 050.341.080.20)

PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm

Name: PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm
SKU: 050.341.080.20
Price: 2.78 EUR
Availability: InStock

Artikel-Nr.: 050.341.080.20

dpvlink:

14994

Hersteller:

Unterteilung:

Raster [mm]:

20 mm

Schlitze:

Außensteg:

nein

Eigenschaften:

Hinweis:

Andere Höhen von 30-600 mm mit Greifaussparung konfektionierbar

Weitere Produktinformationen

Bedruckung Zwischenlagen / Gefache
Jetzt konfigurieren

Trenneinsätze / Gefache
Jetzt konfigurieren

Mindestbestellmenge:

4 Stück

Lieferzeit:
Mit Lieferzeit

Mit Lieferzeit

2,78 EUR
2,78 EUR pro Stück

Stück:

Vergleichen

Merken

Produktinfo

PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm

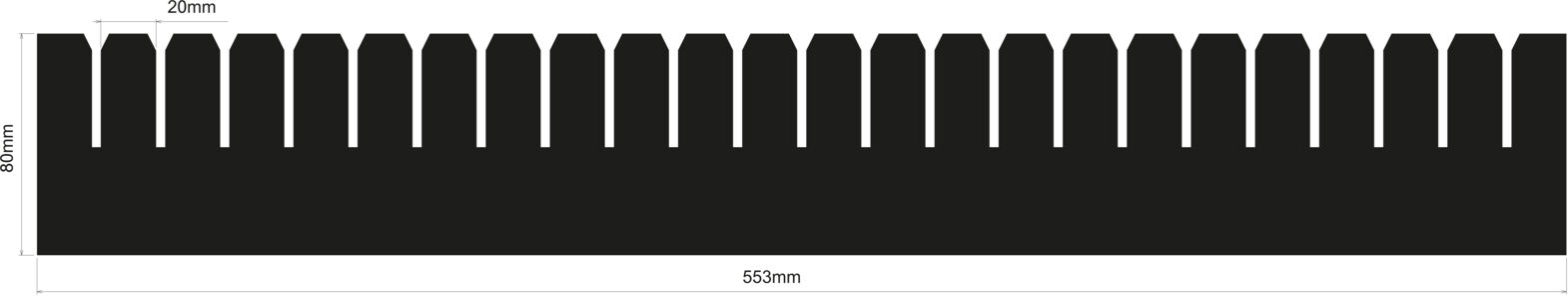

Diese PS-Stegwand mit den Maßen 553 mm in der Länge und 80 mm in der Höhe ist speziell für Eurobehälter der Größe 600 x 400 mm konzipiert. Sie bietet eine effektive Lösung zur Unterteilung des Behälterraums, wodurch die Organisation und Entnahme von Bauteilen erleichtert wird. Die Stegwand ist aus hochwertigem Polystyrol-Vollmaterial gefertigt und besitzt eine Materialstärke von 1,85 mm. Sie ist elektrostatisch leitfähig und entspricht der ESD-Norm DIN EN 61340-5-1, was sie ideal für den Einsatz in ESD-sensiblen Umgebungen macht.
Technische Daten:
- Länge: 553 mm
- Höhe: 80 mm
- Materialstärke: 1,85 mm
- Rastermaß: 20 mm
- Unterteilungen: 24 Raster (23 Schlitze)
- Farbe: Schwarz
- Oberflächen- und Volumenwiderstand: 10^6 Ω
- Gewicht: 2090 g/m²
- Passend für: Eurobehälter 600x400 mm
- Außensteg: Nein
Dieses Produkt ist auf Anfrage auch in anderen Spezifikationen verfügbar, einschließlich unterschiedlicher Höhen und mit Greifaussparungen.
Artikelnummer: 050.341.080.20

Details

Unterteilung Unterteilung: 24
Raster [mm] Raster [mm]: 20 mm
Schlitze Schlitze: 23
Außensteg Außensteg: nein
Höhe [mm] Höhe [mm]: 80 mm
Länge [mm] Länge [mm]: 553 mm
Stärke [mm] Stärke [mm]: 1,85 mm
Leitfähigkeit Leitfähigkeit: volumenleitfähig
Oberflächenwiderstand Rs Oberflächenwiderstand Rs: 10⁶ Ω
Volumenwiderstand Volumenwiderstand: 10⁶ Ω
Farbe Farbe: schwarz
Material Material: Polystyrol
Gewicht [g/m²] Gewicht [g/m²]: 2090
Materialaufbau Materialaufbau: Vollmaterial
Passend für Behälter Passend für Behälter: 600x400

Andere Höhen von 30-600 mm mit Greifaussparung konfektionierbar

Allg. Infos

Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- außen 300 / 400 / 600 mm
	- innen 253 / 353 / 553 mm
Höhe Stegwände:	- 80 / 120 / 180 mm

Materialstärken:	- 1,5 mm
	- 1,8 mm
	- 2,0 mm

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

konfektionierbar

Auf Anfrage - Standard-Stegwände

Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen

Auch für KLT-Behälter

H	=	Höhe der Stegwand (80, 120 oder 180 mm)
L	=	Länge der Stegwand (253, 353 oder 553 mm)
R	=	Rastermaß
AS	=	Außensteg (falls vorhanden)
SB	=	Schlitzbreite

Bei hohen Eurobehältern empfehlen wir Gefache und zusätzlich Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern

Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen besonders stabilen Polystyrol erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- 300 / 400 / 600 mm
Steghöhen:	- 80 / 120 / 180 mm

Stärken:	- 1,5 mm
	- 1,8 mm
	- 2,0 mm

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm

Standard Typ D

Typ A

Typ B

Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:

PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht

PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität

PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht

Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.

	Polypropylen-Hohlkammermaterial		ESD-gerecht
	Polystyrol-Vollmaterial		Konfektionierbar
	Polyethylen-Schaumstoff

Piktogramme

Material PS

Hohe Abriebfestigkeit, hohe Stabilität, elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4–10^6 Ohm.

ESD-gerecht

Konfektionierbar

Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :: Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 312

Gesamtkatalog 2023 - 2024

EPAstore® ESD-Zwischenlagen | Gefache - Individuelle Verpackungslösungen

Konfiguratoren:

Bedruckung Zwischenlagen / Gefache

Konfiguratoren:

Trenneinsätze / Gefache

Produktfamilie

Artikelbild	Artikelbezeichnung	Unterteilung	Raster [mm]	Schlitze	Außensteg	Preis
	050.341.080.52 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 52 mm/ ESD	10	52 mm	9	nein	2,28 EUR
	050.341.080.257 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 257 mm/ ESD	2	257 mm	3	ja	2,04 EUR
	050.341.080.20 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm	24	20 mm	23	nein	2,78 EUR
	050.341.080.23 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 23 mm/ ESD	20	23 mm	21	ja	2,70 EUR
	050.341.080.34 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 34 mm/ ESD	15	34 mm	14	nein	2,46 EUR
	050.341.080.84 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 84 mm/ ESD	6	84 mm	7	ja	2,19 EUR
	050.341.080.127 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 127 mm/ ESD	4	127 mm	5	ja	2,13 EUR
	050.341.080.43 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 43 mm/ ESD	12	43 mm	11	nein	2,34 EUR
	050.341.080.66 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 66 mm/ ESD	8	66 mm	7	nein	2,19 EUR
	050.341.080.76 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 76 mm/ ESD	7	76 mm	6	nein	2,16 EUR
	050.341.080.101 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 101 mm/ ESD	5	101 mm	6	ja	2,16 EUR
	050.341.080.170 PS-Stegwand Länge 553 mm / Höhe 80 mm / Raster 170 mm/ ESD	3	170 mm	4	ja	2,07 EUR
