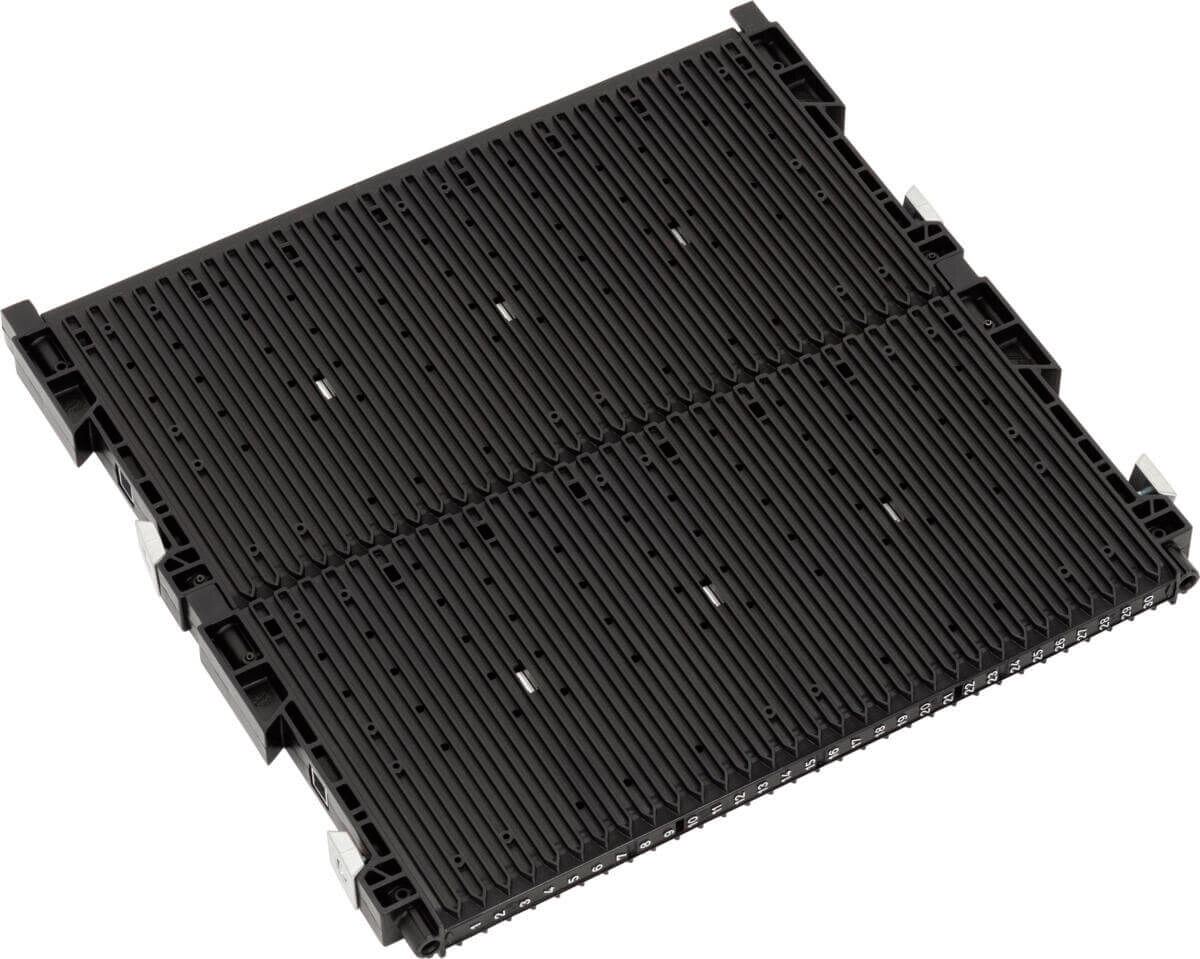

Das Bild zeigt eine rechteckige, schwarze Kunststoffplatte mit vielen parallelen Rillen. Sie hat an den Kanten kleine Haken oder Laschen und wirkt robust und flach.
Das Bild zeigt einen langen, schmalen Gegenstand mit einer festen Struktur, der abwechselnd schwarze und silberne Abschnitte hat und auf beiden Seiten eine raue Kante hat.
Preview: Das Bild zeigt eine rechteckige, schwarze Kunststoffplatte mit vielen parallelen Rillen. Sie hat an den Kanten kleine Haken oder Laschen und wirkt robust und flach.
Preview: Das Bild zeigt einen langen, schmalen Gegenstand mit einer festen Struktur, der abwechselnd schwarze und silberne Abschnitte hat und auf beiden Seiten eine raue Kante hat.
Doppelnutenwand 400 verstärkt
(Art.Nr.: 3535.900.992)
Das Bild zeigt eine rechteckige, schwarze Kunststoffplatte mit vielen parallelen Rillen. Sie hat an den Kanten kleine Haken oder Laschen und wirkt robust und flach.
Das Bild zeigt einen langen, schmalen Gegenstand mit einer festen Struktur, der abwechselnd schwarze und silberne Abschnitte hat und auf beiden Seiten eine raue Kante hat.
Mobile Preview: Das Bild zeigt eine rechteckige, schwarze Kunststoffplatte mit vielen parallelen Rillen. Sie hat an den Kanten kleine Haken oder Laschen und wirkt robust und flach.
Mobile Preview: Das Bild zeigt einen langen, schmalen Gegenstand mit einer festen Struktur, der abwechselnd schwarze und silberne Abschnitte hat und auf beiden Seiten eine raue Kante hat.
Merken / Anfragen

Doppelnutenwand 400 verstärkt

Doppelnutenwand 400 verstärkt

dpvlink:
4782
Ausführung:
ohne Bodenstopp, zweifach verstärkt
Länge :
355 mm
Breite :
345 mm
Höhe :
22 mm
Eigenschaften:
Weitere Produktinformationen

chevron-down
Verfügbar Verfügbar
56,80 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Doppelnutenwand 400 verstärkt

Die Doppelnutenwand 400 verstärkt von WEZ ist speziell für das WEZ Rack System 180 konzipiert und optimiert die Aufbewahrung sowie Handhabung von Leiterplatten. Dieses Produkt aus volumenleitfähigem Polypropylen erfüllt die ESD-Norm DIN EN 61340-5-1 und gewährleistet somit einen hohen Schutz gegen elektrostatische Entladungen. Die Wand hat die Maße 355 x 345 x 22 mm und ist in Schwarz erhältlich.
Die verstärkte Ausführung ohne Bodenstopp ermöglicht das Durchschieben der Leiterplatten, während optional aufsteckbare Nutensperren ungenutzte Nuten sichern können. Die Einlaufschrägen erleichtern das Einführen der Leiterplatten. Mit 30 Nuten, einer Nutenbreite von 3,5 mm und einer Nutentiefe von 2,5 mm bei einem Nutenabstand von 10,16 mm, kann die Doppelnutenwand bis zu 30 Leiterplatten aufnehmen. Die Behältergrößen 400 x 300 mm oder 600 x 400 mm sind kompatibel mit diesem System.
Das Produkt ist zudem zweifach verstärkt und bietet eine Temperaturbeständigkeit von -20 bis 80 °C. Mit einem Gewicht von 1,21 kg ist es robust, dabei jedoch handlich und einfach zu integrieren.
Ausführung
Ausführung
ohne Bodenstopp, zweifach verstärkt
Länge
Länge
355 mm
Breite
345 mm
Höhe
Höhe
22 mm
ESD
ESD
ja
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Farbe
Farbe
schwarz
Gewicht
Gewicht
1,21 kg
Nutenabstand
Nutenabstand
10,16 mm
Nutenbreite
Nutenbreite
3,5 mm
Nuttiefe
Nutentiefe
2,5 mm
Material
Material
PP
Anzahl Nuten
Anzahl Nuten
30
Temperaturbeständigkeit
Temperaturbeständigkeit
-20 - 80 °C
Zubehör anzeigen
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Zubehör

Zubehör

Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene, Länge = 356 mm
Profilschiene 0356 , für WEZRack 180er-Serie
Länge: 356 mm
dpvlink
4797

5,10 EUR
Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene kundenspezifisch
dpvlink
4797

Preis auf Anfrage
Das Bild zeigt zwei kleine, schwarze Kunststoffteile. Sie haben eine rechteckige Basis mit zwei aufrechten Stützen, die sich leicht nach oben neigen. Ideal für Halterungen oder Befestigungen.
Einschubsperre (Pack = 100 Stück)
Nutensperre für WEZ Rack-System 180
VPE = 100 Stück
dpvlink
4803

28,60 EUR
Das Bild zeigt einen langen, schmalen, schwarzen Gegenstand mit rechteckigen Enden. Er hat eine glatte Oberfläche und könnte ein Halter oder eine Auflagestange sein.
Handgriff 230 x 8 mm
Handgriff 230x8 mm
unmontiert für WEZ-Rack 180
dpvlink
4803

2,27 EUR
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 353
Gesamtkatalog 2023 - 2024

Produktfamilie

Doppelnutenwand 400/422/432

Die Doppelnutenwand 400 ist ein Bestandteil des WEZ Rack Systems 180 und dient zur sicheren Aufbewahrung und Handhabung von Leiterplatten.

  • Material: volumenleitfähiges Polypropylen
  • Erfüllt die ESD-Norm DIN EN 61340-5-1
  • Verfügbar als unverstärkte und verstärkte Ausführung
  • Erhältlich mit offenen Nutenenden, um ein Durchschieben der Leiterplatten zu ermöglichen, oder als Bodenstopp-Varianten für ein sicheres Fixieren der Leiterplatten
  • Einlaufschrägen erleichtern das Einführen, und optional aufsteckbare Nutensperren sichern ungenutzte Nuten.
  • Passend für Behälter der Größe 400 x 300 mm oder 600 x 400 mm
  • Aufnahme von maximal 30 Leiterplatten mit einem Einschubmaß von bis zu 220 bzw. 520 mm





Doppelnutenwand 400/422/432

Nutenanzahl:

30

Nutenbreite:

3,5 mm

Nutentiefe:

2,5 mm

Nutenteilung:

10,16 mm






Artikelbild
Artikelbezeichnung
Ausführung
Länge
Breite
Höhe
Preis
Vergleichen
3535.000.992 - Doppelnutenwand 400
3535.000.992
Doppelnutenwand 400
ohne Bodenstopp, unverstärkt
355 mm
345 mm
22 mm
34,40 EUR
3535.900.992 - Doppelnutenwand 400 verstärkt
3535.900.992
Doppelnutenwand 400 verstärkt
ohne Bodenstopp, zweifach verstärkt
355 mm
345 mm
22 mm
56,80 EUR
3535.022.992 - Doppelnutenwand 422
3535.022.992
Doppelnutenwand 422
mit Bodenstopp Typ 22, unverstärkt
355 mm
345 mm
22 mm
35,60 EUR
3535.922.992 - Doppelnutenwand 422 verstärkt
3535.922.992
Doppelnutenwand 422 verstärkt
mit Bodenstopp Typ 22, zweifach verstärkt
355 mm
345 mm
22 mm
60,10 EUR
3535.032.992 - Doppelnutenwand 432
3535.032.992
Doppelnutenwand 432
mit Bodenstopp Typ 32, unverstärkt
355 mm
345 mm
32 mm
35,60 EUR
3535.932.992 - Doppelnutenwand 432 verstärkt
3535.932.992
Doppelnutenwand 432 verstärkt
mit Bodenstopp Typ 32, zweifach verstärkt
355 mm
345 mm
32 mm
60,10 EUR
