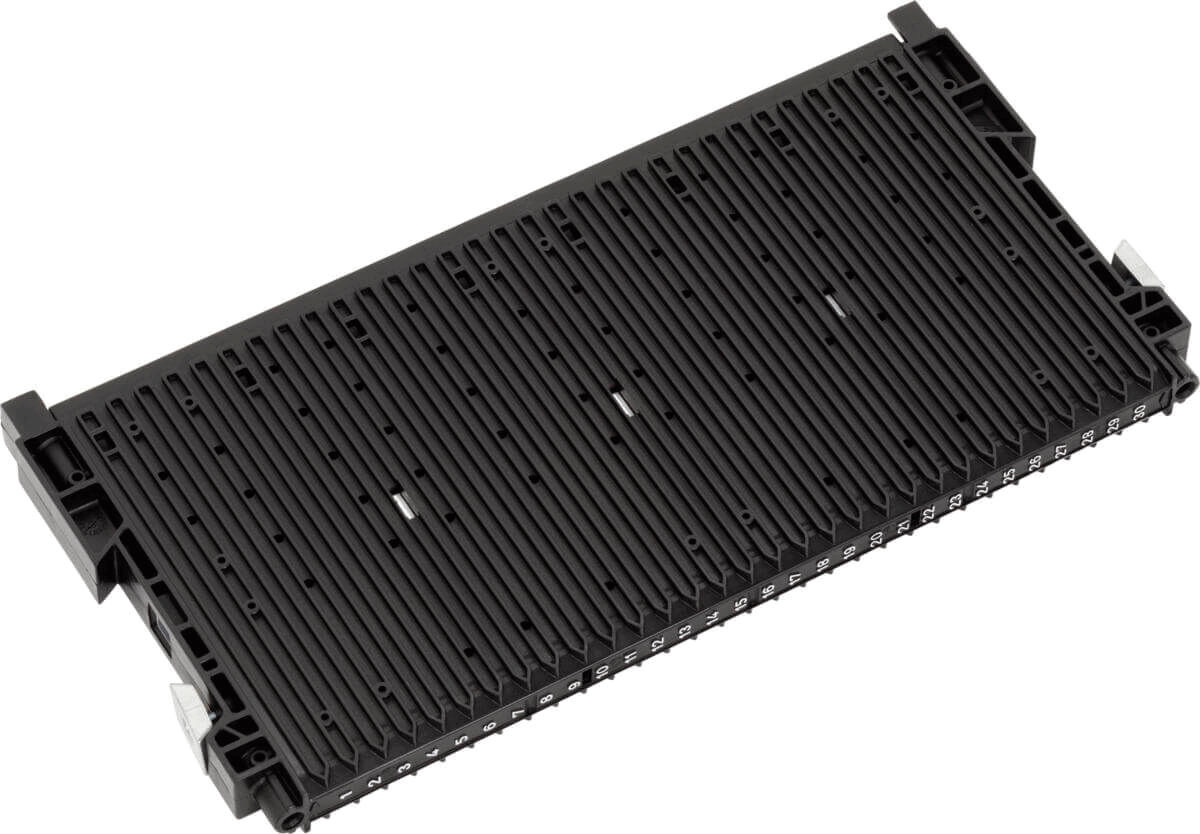

Das Bild zeigt eine schwarze, rechteckige Komponente, die flach und länglich ist. Sie hat mehrere parallele Rillen und an den Seiten befinden sich Clips oder Halterungen zur Befestigung.

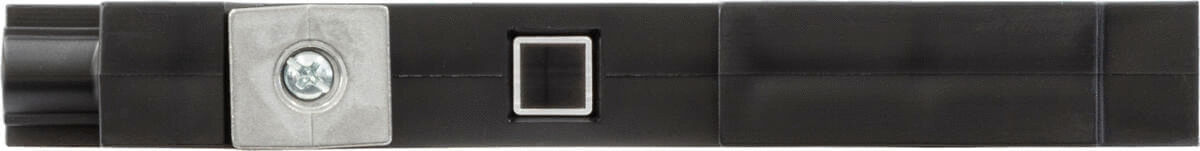

Das Bild zeigt einen schmalen, länglichen Gegenstand in Schwarz mit einer silbernen, quadratischen Fläche auf der Oberseite und einem runden Element daneben. Es wirkt funktional und modern.
Preview: Das Bild zeigt eine schwarze, rechteckige Komponente, die flach und länglich ist. Sie hat mehrere parallele Rillen und an den Seiten befinden sich Clips oder Halterungen zur Befestigung.
Preview: Das Bild zeigt einen schmalen, länglichen Gegenstand in Schwarz mit einer silbernen, quadratischen Fläche auf der Oberseite und einem runden Element daneben. Es wirkt funktional und modern.
Nutenwand 400 verstärkt
(Art.Nr.: 3518.900.992)
Das Bild zeigt eine schwarze, rechteckige Komponente, die flach und länglich ist. Sie hat mehrere parallele Rillen und an den Seiten befinden sich Clips oder Halterungen zur Befestigung.
Das Bild zeigt einen schmalen, länglichen Gegenstand in Schwarz mit einer silbernen, quadratischen Fläche auf der Oberseite und einem runden Element daneben. Es wirkt funktional und modern.
Mobile Preview: Das Bild zeigt eine schwarze, rechteckige Komponente, die flach und länglich ist. Sie hat mehrere parallele Rillen und an den Seiten befinden sich Clips oder Halterungen zur Befestigung.
Mobile Preview: Das Bild zeigt einen schmalen, länglichen Gegenstand in Schwarz mit einer silbernen, quadratischen Fläche auf der Oberseite und einem runden Element daneben. Es wirkt funktional und modern.
Merken / Anfragen

Nutenwand 400 verstärkt

Nutenwand 400 verstärkt

dpvlink:
4775
Ausführung:
ohne Bodenstopp, verstärkt
Länge :
355 mm
Breite :
180 mm
Höhe :
22 mm
Eigenschaften:
Weitere Produktinformationen

chevron-down
Im Zulauf Im Zulauf
23,70 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Nutenwand 400 verstärkt

Die verstärkte Nutenwand 400 von WEZ, mit den Maßen 355 x 180 x 22 mm, bietet eine robuste und effiziente Lösung für das Handling von Leiterplatten in Produktions-, Lager- und Transportumgebungen. Dieses Produkt ist modular konzipiert, um eine nahtlose Integration in Eurobehälter zu ermöglichen und kann individuell an verschiedene praktische Anforderungen angepasst werden.
Die Nutenwand ist aus schwarzem, volumenleitfähigem Polypropylen gefertigt und entspricht der ESD-Norm DIN EN 61340-5-1, was sie ideal für ESD-sensible Umgebungen macht. Sie verfügt über 30 Nuten mit einer Breite von 3,5 mm und einer Tiefe von 2,5 mm, die in einem Abstand von 10,16 mm angeordnet sind. Die verstärkte Ausführung ohne Bodenstopp und mit einer Alu-Verstärkung sorgt für zusätzliche Stabilität und Langlebigkeit.
Mit einem Gewicht von nur 0,6 kg und einer Temperaturbeständigkeit von -20 bis 80 °C ist dieses Produkt sowohl leicht als auch robust gegenüber Umwelteinflüssen.
Ausführung
Ausführung
ohne Bodenstopp, verstärkt
Länge
Länge
355 mm
Breite
180 mm
Höhe
Höhe
22 mm
ESD
ESD
ja
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Farbe
Farbe
schwarz
Gewicht
Gewicht
0,6 kg
Nutenabstand
Nutenabstand
10,16 mm
Nutenbreite
Nutenbreite
3,5 mm
Nuttiefe
Nutentiefe
2,5 mm
Material
Material
PP
Anzahl Nuten
Anzahl Nuten
30
Temperaturbeständigkeit
Temperaturbeständigkeit
-20 - 80 °C
Zubehör anzeigen
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Zubehör

Zubehör

Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene, Länge = 356 mm
Profilschiene 0356 , für WEZRack 180er-Serie
Länge: 356 mm
dpvlink
4797

5,10 EUR
Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene kundenspezifisch
dpvlink
4797

Preis auf Anfrage
Das Bild zeigt zwei kleine, schwarze Kunststoffteile. Sie haben eine rechteckige Basis mit zwei aufrechten Stützen, die sich leicht nach oben neigen. Ideal für Halterungen oder Befestigungen.
Einschubsperre (Pack = 100 Stück)
Nutensperre für WEZ Rack-System 180
VPE = 100 Stück
dpvlink
4803

28,60 EUR
Das Bild zeigt einen langen, schmalen, schwarzen Gegenstand mit rechteckigen Enden. Er hat eine glatte Oberfläche und könnte ein Halter oder eine Auflagestange sein.
Handgriff 230 x 8 mm
Handgriff 230x8 mm
unmontiert für WEZ-Rack 180
dpvlink
4803

2,27 EUR
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 353
Gesamtkatalog 2023 - 2024

Produktfamilie

Nutenwand 400/422/432

Die Nutenwand 400 ist ein Bestandteil des WEZ Rack Systems 180 und dient zur sicheren Aufbewahrung und Handhabung von Leiterplatten.

  • Material: volumenleitfähiges Polypropylen
  • Erfüllt die ESD-Norm DIN EN 61340-5-1
  • Verfügbar als unverstärkte und verstärkte Ausführung
  • Erhältlich mit offenen Nutenenden, um ein Durchschieben der Leiterplatten zu ermöglichen, oder als Bodenstopp-Varianten für ein sicheres Fixieren der Leiterplatten
  • Einlaufschrägen erleichtern das Einführen, und optional aufsteckbare Nutensperren sichern ungenutzte Nuten.
  • Passend für Behälter der Größe 400 x 300 mm oder 600 x 400 mm
  • Aufnahme von maximal 30 Leiterplatten mit einem Einschubmaß von bis zu 220 bzw. 520 mm







Nutenwand 400/422/432

Nutenanzahl:

30

Nutenbreite:

3,5 mm

Nutentiefe:

2,5 mm

Nutenteilung:

10,16 mm




Artikelbild
Artikelbezeichnung
Ausführung
Länge
Breite
Höhe
Preis
Vergleichen
3518.000.992 - Nutenwand 400
3518.000.992
Nutenwand 400
ohne Bodenstopp, unverstärkt
355 mm
180 mm
22 mm
12,65 EUR
3518.900.992 - Nutenwand 400 verstärkt
3518.900.992
Nutenwand 400 verstärkt
ohne Bodenstopp, verstärkt
355 mm
180 mm
22 mm
23,70 EUR
3518.022.992 - Nutenwand 422
3518.022.992
Nutenwand 422
mit Bodenstopp Typ 22, unverstärkt
355 mm
180 mm
22 mm
16,50 EUR
3518.922.992 - Nutenwand 422 verstärkt
3518.922.992
Nutenwand 422 verstärkt
mit Bodenstopp Typ 22, verstärkt
355 mm
180 mm
22 mm
27,00 EUR
3518.032.992 - Nutenwand 432
3518.032.992
Nutenwand 432
mit Bodenstopp Typ 32, unverstärkt
355 mm
180 mm
32 mm
16,50 EUR
3518.932.992 - Nutenwand 432 verstärkt
3518.932.992
Nutenwand 432 verstärkt
mit Bodenstopp Typ 32, verstärkt
355 mm
180 mm
32 mm
27,00 EUR
