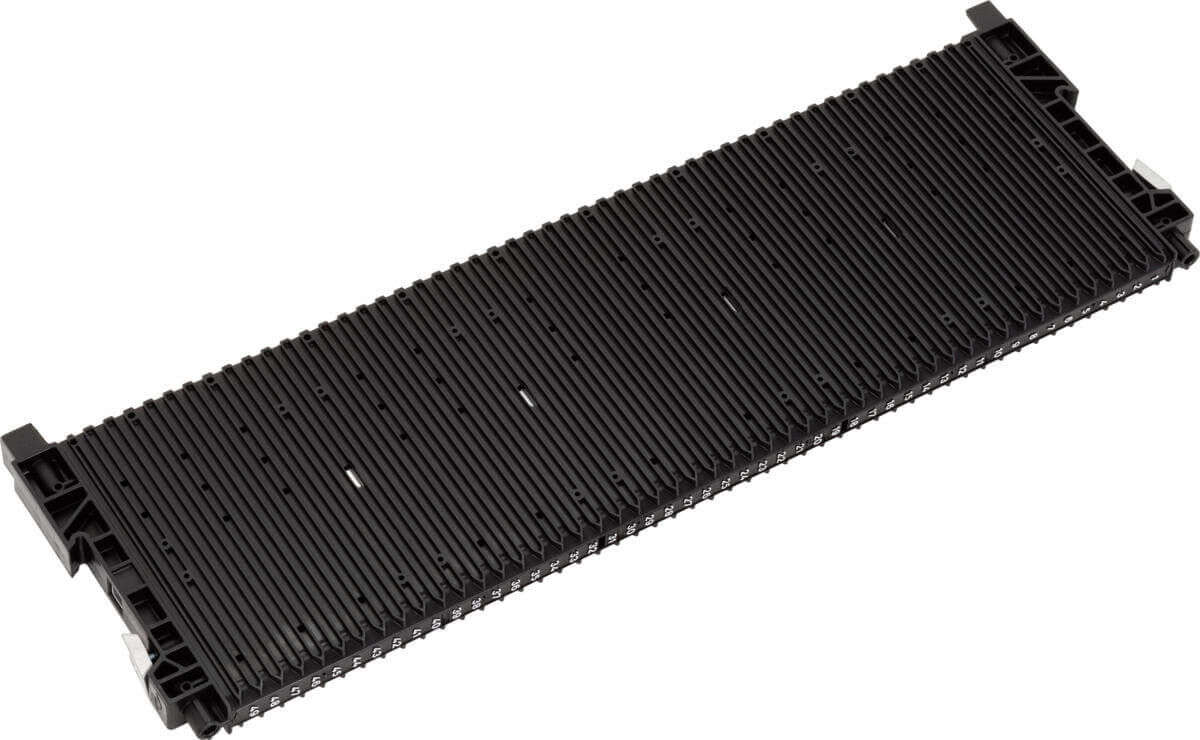

Nutenwand 600 verstärkt
Die Nutenwand 600 verstärkt von WEZ ist eine hochwertige Lösung für das effiziente Leiterplattenhandling in Produktions-, Lager- und Transportumgebungen. Dieses Produkt zeichnet sich durch seine Modularität und Anpassungsfähigkeit an verschiedene Praxisanforderungen aus und ist für die Nutzung in Eurobehältern konzipiert. Die Nutenwand mit den Maßen 555 x 180 x 22 mm ist in einer verstärkten Ausführung ohne Bodenstopp erhältlich, was die Durchschiebbarkeit von Leiterplatten erleichtert.
Die Nutenwand besitzt 49 Nuten mit einer Breite von 3,5 mm und einer Tiefe von 2,5 mm, was eine präzise Führung der Leiterplatten ermöglicht. Die Nutenteilung beträgt 10,16 mm. Das Material aus Polypropylen (PP) gewährleistet eine hohe Beständigkeit gegenüber Temperaturen von -20 bis 80 °C und ein geringes Gewicht von 0,77 kg. Zudem ist das Produkt elektrostatisch volumenleitfähig und entspricht der ESD-Norm DIN EN 61340-5-1, was es für empfindliche elektronische Bauteile sicher macht.
Durch seine schwarze Farbe und die robuste Bauweise bietet die Nutenwand 600 verstärkt eine langlebige und zuverlässige Lösung für die Handhabung von Leiterplatten unter verschiedenen Bedingungen.
Die Nutenwand besitzt 49 Nuten mit einer Breite von 3,5 mm und einer Tiefe von 2,5 mm, was eine präzise Führung der Leiterplatten ermöglicht. Die Nutenteilung beträgt 10,16 mm. Das Material aus Polypropylen (PP) gewährleistet eine hohe Beständigkeit gegenüber Temperaturen von -20 bis 80 °C und ein geringes Gewicht von 0,77 kg. Zudem ist das Produkt elektrostatisch volumenleitfähig und entspricht der ESD-Norm DIN EN 61340-5-1, was es für empfindliche elektronische Bauteile sicher macht.
Durch seine schwarze Farbe und die robuste Bauweise bietet die Nutenwand 600 verstärkt eine langlebige und zuverlässige Lösung für die Handhabung von Leiterplatten unter verschiedenen Bedingungen.
Details
- Breite [mm]
- 180 mm
- Höhe [mm] Höhe [mm]
- 22 mm
- Länge [mm] Länge [mm]
- 555 mm
- Ausführung Ausführung
- ohne Bodenstopp, verstärkt
- ESD ESD
- ja
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Farbe Farbe
- schwarz
- Gewicht Gewicht
- 0,77 kg
- Nutbreite Nutbreite
- 3,5 mm
- Nuttiefe Nuttiefe
- 2,5 mm
- Material Material
- PP
- Anzahl Nuten Anzahl Nuten
- 49
- Temperaturbeständigkeit Temperaturbeständigkeit
- -20 - 80 °C
Einfaches und sicheres System für das Leiterplattenhandling in der Produktion, im Lager und für den Transport. Modular aufgebaut, passend in Eurobehälter. Individuell ausrüstbar für die unterschiedlichsten Praxisbedürfnisse.
Elektrostatisch volumenleitfähigEntspricht der ESD-Norm DIN EN 61340-5-1
Offene Nuten oder Bodenstopp?
Die Nutenwände der 180er-Serie sind mit offenen oder geschlossenen Nutenenden lieferbar.
Varianten 000/900 = offene Nuten, zum Durchschieben
Varianten 022/922 = Bodenstopp 22, Auflagebreite 2,5 mm
Varianten 032/932 = Bodenstopp 32, Auflagebreite 7,5 mm
Varianten 025/925 = Bodenstopp 25, Auflagebreite 4,0 mm
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
