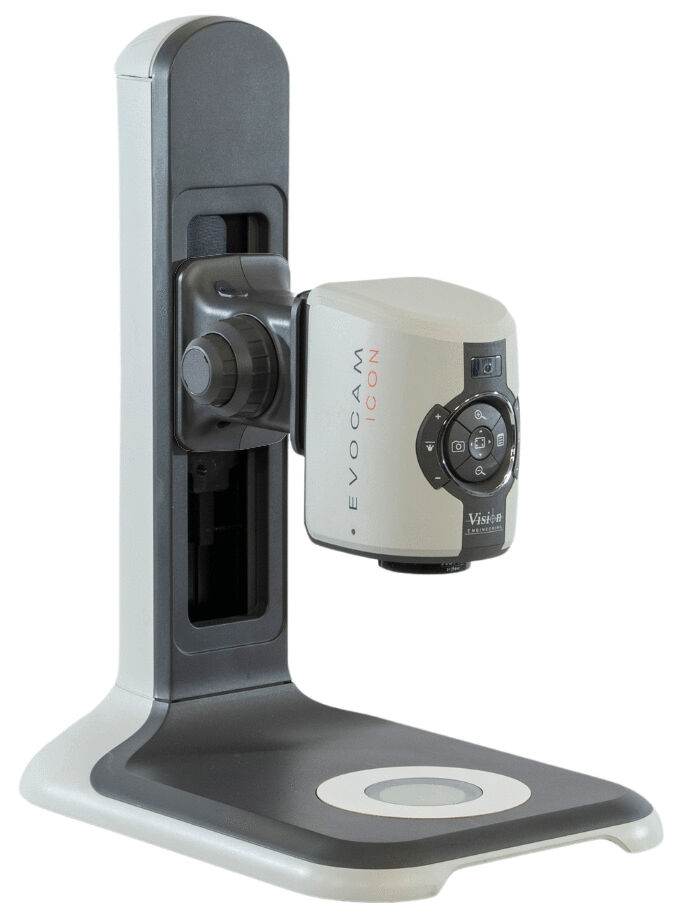

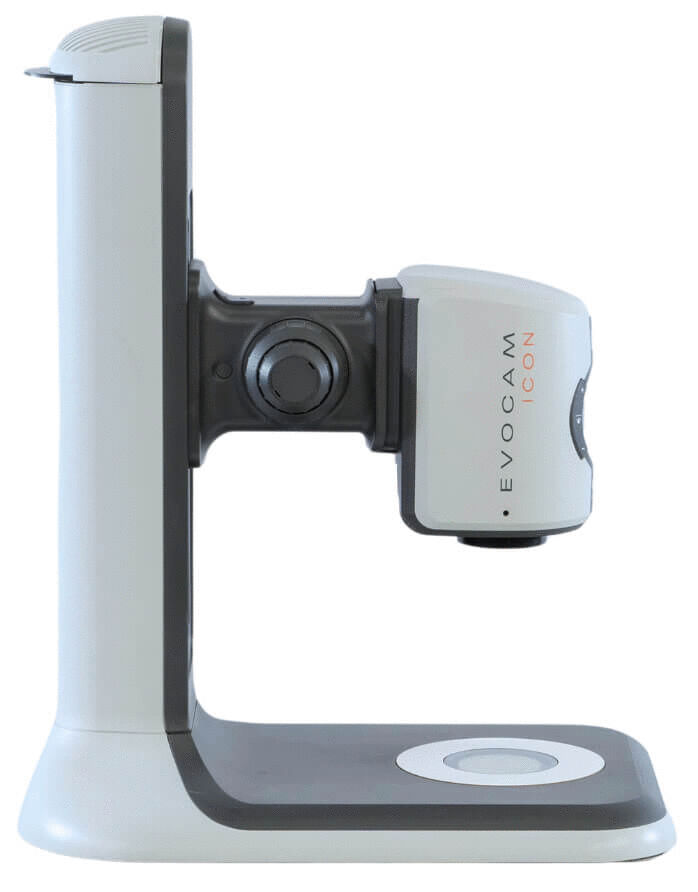

Das Digitalmikroskop EVO Cam ICON von Vision Engineering bietet eine leistungsstrake, vielseitige, einfach zu bedienende Bildgebungslösung, die kompromisslose optische Leistung ermöglicht.
Leistungsstark
EVO Cam ICON steigert die Genauigkeit und Effizienz Ihrer Inspektion mit beeindruckender Klarheit und Detailgenauigkeit. Die hochwertige Kamera, der Sensor, die maßgefertigten Objektive und die fortschrittlichen Softwarefunktionen sorgen zusammen für eine beeindruckende Bildqualität. Mit einem optischen Zoombereich von 30:1 und einer bis zu 725-fachen Vergrößerung können Sie sämtliche Details leicht erkennen. Der Digitalzoom erweitert diesen Bereich noch weiter, während Full-HD-Video, manuelle und automatische Fokussierung jederzeit für gestochen scharfe Bilder sorgen. Die leistungsstarken Verarbeitungsfunktionen ermöglichen eine schnelle Bilderfassung und -analyse, wodurch Ihre Prüfprozesse schneller und effizienter werden.
Flexibel
EVO Cam ICON bietet eine außergewöhnliche Flexibilität, die sie zu einer überzeugenden Lösung für eine Vielzahl von Umgebungen macht. Konfigurieren Sie 10 Voreinstellungen für schnellere Übergänge zwischen Aufgaben oder Bedienern. Integrieren Sie zusätzliche Geräte mühelos durch gemeinsame Nutzung von Einstellungen. Passen Sie das System mit einem umfassenden Angebot an Stativen, Objektiven und anderem Zubehör an Ihren Arbeitsbereich und Ihre Anwendung an. EVO Cam ICON lässt sich leicht an Ihre sich entwickelnden Inspektionsanforderungen, Qualitätsanforderungen und Industriestandards anpassen.
Intuitiv
Dank des klaren Designs und der übersichtlichen Benutzeroberfläche lässt sich EVO Cam ICON einfach und effizient bedienen und nahtlos in Ihren Arbeitsablauf integrieren. EVO Cam ICON ist in wenigen Minuten einsatzbereit. Schalten Sie einfach die Kamera ein, um Full-HD-Bilder zu betrachten und zu erfassen. Die intuitiven Bedienelemente auf dem Bildschirm und die verschiedenen Sprachoptionen sorgen dafür, dass Sie sich mit minimalem Schulungsaufwand schnell zurechtfinden.
Anwendungsbereich
Elektronik

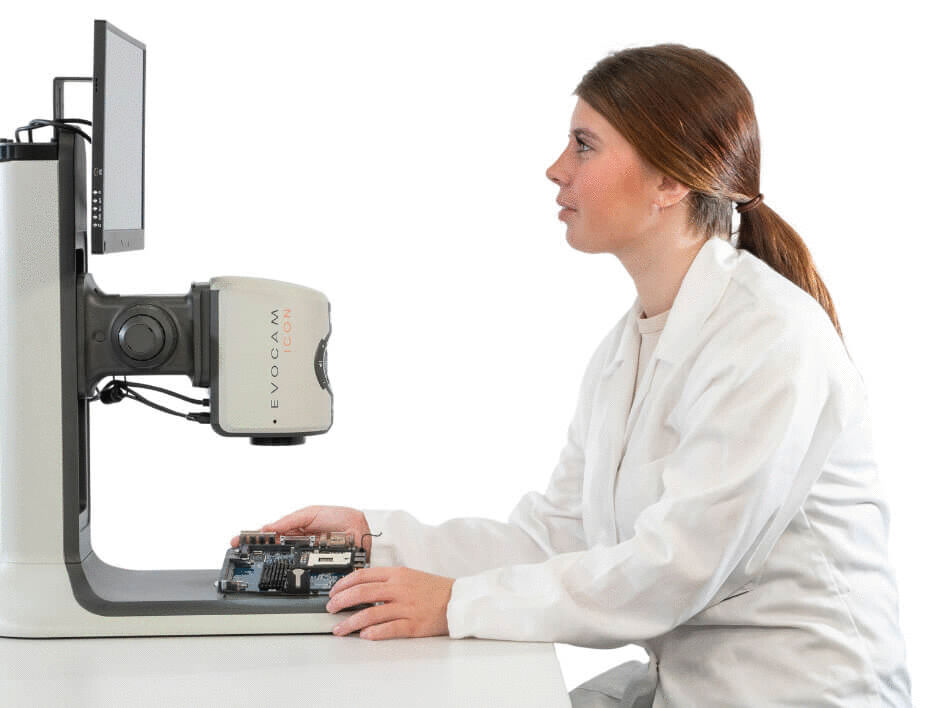

In der Elektronikfertigung können Sie mit EVO Cam ICON Verbindungen und Lötstellen mit hoher Vergrößerung und außergewöhnlicher Klarheit betrachten. Dies verbessert sowohl die Genauigkeit als auch die Geschwindigkeit von Nacharbeiten und Prüfungen.
Medizinische Geräte
Die Herstellung medizinischer Geräte ist eine stark regulierte Branche. Wenn Sie sich für EVO Cam ICON als Digitalmikroskop-Lösung entscheiden, erhalten Sie eine herausragende Klarheit, um feine Abweichungen zu erkennen und hochauflösende Bilder für die Rückverfolgbarkeit und die Erstellung von Berichten über die Einhaltung von Vorschriften zu erfassen.
Präzisionstechnik
Wenn Sie Maschinen und Komponenten mit engen Toleranzen und hoher Genauigkeit konstruieren, herstellen und warten, liefert EVO Cam ICON eine außergewöhnliche Bildqualität, mit der Sie Ihre Teile problemlos auf die Einhaltung der geforderten Spezifikationen prüfen und messen können.
Vorteile
- Hochwertige Bilder: Ein optischer Zoombereich von 30:1 mit einer bis zu 725-fachen optischen Vergrößerung ermöglicht es Ihnen, die Details zu sehen, die Sie benötigen, um das Objekt wirklich zu verstehen.
- Großes Sichtfeld: Mit einem Sichtfeld von bis zu 660 mm können Sie mühelos mehr von Ihrem Motiv erkennen.
- Großer Arbeitsabstand: Wenn Sie Reparatur- oder Nachbearbeitungsaufgaben unter Vergrößerung durchführen müssen, haben Sie ausreichend Platz für die Handhabung der Werkzeuge.
- Einfache Bildaufnahme: Erfassen Sie hochauflösende Bilder auf Knopfdruck, entweder direkt auf einem USBSpeicherstick, per Funk oder direkt auf einem PC.
- Konsistenz: Konsistente Qualitätsprüfungen über mehrere Einheiten, mehrere Benutzer und mehrere Standorte hinweg, mit 10 anpassbaren Voreinstellungen, die leicht weitergegeben werden können.
- Integrierte Messung: Liefern Sie schnelle und zuverlässige Messungen an verschiedenen Punkten Ihres Objekts, die für Sicherheit und Leistung entscheidend sind.
- Individuell anpassen: Eine große Auswahl an Stativen, Objektiven und Zubehör, um sicherzustellen, dass Ihr EVO Cam ICON-Setup zu Ihrem Arbeitsablauf passt, jetzt und in Zukunft.
Technische Daten:
Spezifikationen | |
Kamera | Full HD |
Beleuchtung | 8-Punkt-Ringlicht, Farbtemperatur 5.500 K (einstellbar mit Filteroptionen) |
Durchlichtbeleuchtung | Optional |
Steuerung | Ein/Aus, Vergrößern, Verkleinern, Übersicht, Beleuchtungsstärke des Auflichtes, Beleuchtungsstärke des Durchlichtes, Bildaufnahme, Menü |
Bedienkonsole | Optional |
Schnittstellen | HDMI, USB3 (PC-Anschluss), USB2 (eigenständige Bilderfassung), WLAN (optional) |
Kamera Spezifikationen
| |
Kamera Zoom | 30:1 |
Digitaler Zoom | 12:1 |
Auflösung der Kamera | 1920x1080 |
Sensor | 1/2,8-Zoll-CMOS rückseitig beleuchtet |
Bildrate | 50fps & 60fps (umschaltbar) |
Gespeicherter Dateityp | PNG, JPEG+,JPEG,JPEG- |
Funktionen
|
|
Inspektionsmöglichkeiten | Einstellungen speichern/importieren/exportieren |
Berichtserstellung | Bilderfassung, Zeitstempel |
Messfunktionen | Virtueller Messschieber (x-Achsenabstand, y-Achsenabstand, Diagonale – Punkt-zu-Punkt), skalierbares Gitter |
Allgemeine Funktionen | Bildaufnahme, Bildwiedergabe, Rauschunterdrückung, Lichtsteuerung |
Belichtungssteuerung | Auto, Blendenpriorität, manuell |
Fokussteuerung | Automatisch, manuell |
Tastenkombinationen | Voreinstellungen, Weißabgleich, Frontbedienfeldssperre, AE/ME-Umschaltung, AF/MF-Umschaltung |
Funktionen, die im Modus "Frontpanelsperre" beibehalten werden | Bildaufnahme |
Benutzerprogrammierbare Voreinstellungen | 10 (Speichern, Import/Export) |
Bildaufnahme | USB-Speicherstick oder über PC-Anschluss |
Sprachen | Englisch, Französisch, Deutsch, Spanisch, Italienisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Koreanisch |
Bildmodus | Automatischer Weißabgleich, Schwarz-Weiß, breiter Dynamikbereich, Rauschunterdrückung, Infrarotmodus, Aufnahmetastenfunktion |
Lieferumfang:
- ECH-007 EVO-Cam ICON Video-Mikroskop (Kamera-Kopf / LED-Auflicht / USB Stick)
- EVB-010 Ergo Tischstativ mit Fein/Grob Fokussierung
