Nutzentrenner MAESTRO 2, manuell
Der Nutzentrenner MAESTRO 2 von CAB ist eine effiziente Lösung zur manuellen Trennung von Leiterplatten, ideal für kleinere Stückzahlen. Dieses kompakte Gerät benötigt nur wenig Arbeitsfläche und ermöglicht eine schnelle und wirtschaftliche Verarbeitung. Die Leiterplatten werden manuell zwischen den titanbeschichteten Rollmessern durchgeschoben, was eine minimale Dehnungsbeanspruchung der Bauteile sicherstellt.
Die technischen Spezifikationen umfassen eine Schnittlänge von 15 bis 300 mm und eine maximale Restdicke von 0,8 mm bei einer Ritztiefe von mindestens 0,25 mm. Die Bauteilhöhe darf auf der Bestückungs- und Lötseite jeweils bis zu 34 mm betragen. Die Maße des Geräts sind 330 mm x 195 mm x 620 mm (H x B x T) und es wiegt 16 kg.
Die Betriebstemperatur des Nutzentrenner liegt im Temperaturbereich von 10 bis 35 °C, während die Lager- und Transporttemperaturen zwischen -25 °C und 60 °C liegen dürfen. Die Luftfeuchtigkeit sollte nicht kondensierend zwischen 10 und 85 % liegen. Die Sicherheitsstandards CE und FCC Klasse 1 sind erfüllt, und eine EG-Konformitätserklärung liegt bei.
Dieses Gerät ist eine hervorragende Wahl für technische Einkäufer, die eine zuverlässige, manuelle Lösung zur Leiterplattentrennung suchen.
Details
- Ausführung Ausführung
- manuell
- Schnittlänge Schnittlänge
- 15 - 300 mm
- Gewicht Gewicht
- 16 kg
- Breite
- 195 mm
- Höhe Höhe
- 330 mm
- Max. Restdicke Max. Restdicke
- 0,8 mm
- Ritztiefe Ritztiefe
- 0,25 mm
- Tiefe Tiefe
- 620 mm
- Max. Bauteilhöhe Bestückungsseite Max. Bauteilhöhe Bestückungsseite
- 34 mm
- Max. Bauteilhöhe Lötseite Max. Bauteilhöhe Lötseite
- 34 mm
- LP-Stärke LP-Stärke
- 0,8 - 3,2 mm
- Betriebstemperatur Betriebstemperatur
- 10 - 35 °C
- Lagertemperatur Lagertemperatur
- 0 - 60 °C
- Luftfeuchtigkeit Luftfeuchtigkeit
- 10 - 85 %
- Transporttemperatur Transporttemperatur
- -25 - 60 °C
Ersatzteile
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
Sichere Handhabung
Die Nutzenleiterplatte wird geschoben und getrennt. Der Abstand zwischen Niederhalter und Führung wird so gering eingestellt, dass die Leiterplatte nur in der Ritznut durchgeführt werden kann.
Nutzenleiterplatte
Leiterplattendicke | 0,8 - 3,2 mm |
Restdicke typisch: | 1/3 der Leiterplattendicke, max. 0,8 mm |
Ritztiefe: | min. 0,25 mm |
Vergrößerung der Außenmaße nach dem Trennen: | 0,1 - 0,2 mm |
Die Ritznut kann bis 5 mm Länge durch Ausfräsungen unterbrochen sein.
Bauteilhöhe:

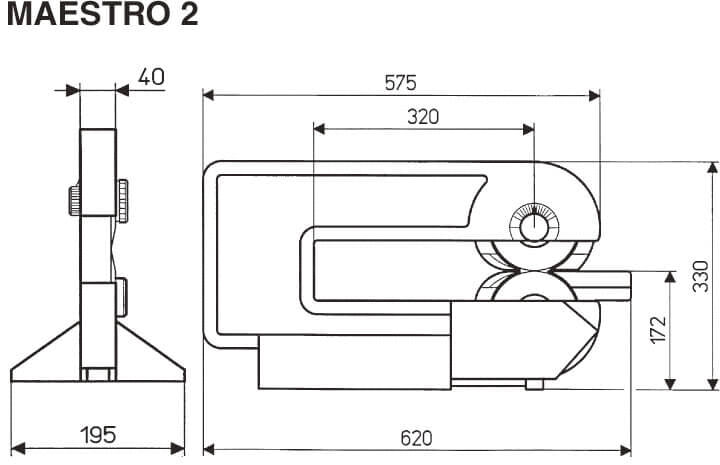

(Maße siehe Zeichnung)
Technische Daten | MAESTRO 2 | MAESTRO 2M |
Trennprinzip: | Bestückungsseite: Rollmesser | |
Trennvorgang: | von Hand | mit Motorantrieb |
Trenngeschwindigkeit (einstellbar) : | - | 100/200/300 mm/s |
Trennlänge: | 15 - 300 mm | |
Netzspannung: | - | umschaltbar, 230/115 V~ 50 - 60 Hz |
Erdung Druckknopf: | Ø 10 mm | |
Betriebstemperatur: | 10 - 35 °C | |
Lager-/Transporttemperatur: | -20 - 50 °C | |
Luftfeuchte nicht kondensierend: | 10 - 85% | |
Sicherheitsanforderungen: | CE, FCC class 1 | |
Gewicht: | 16 kg | 19kg |
Maße H x B x T: | 330 x 195 x 620 mm | |
Die Geräte entsprechen den Sicherheitsanforderungen der EG-Richtlinien.
Eine EG-Konformitätserklärung liegt den Geräten bei.
