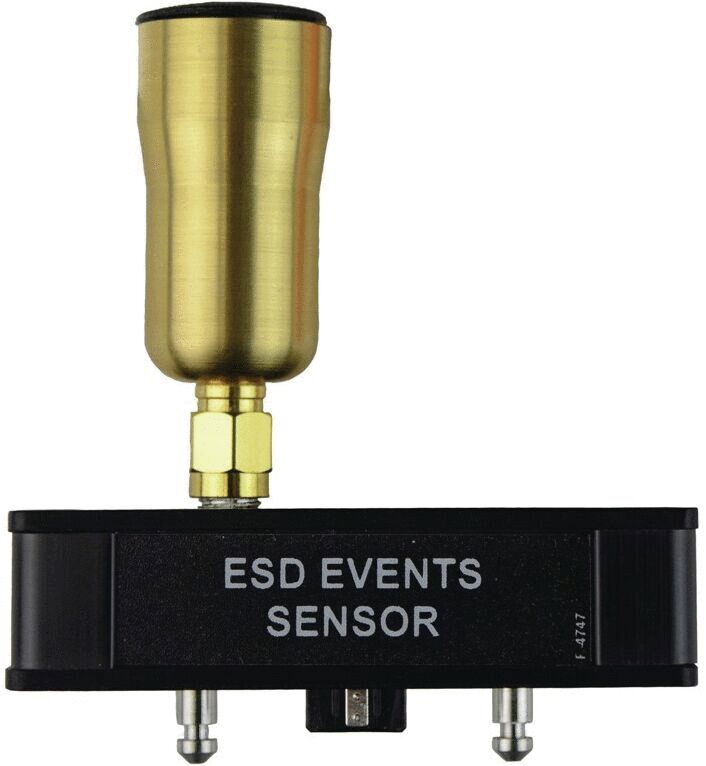

ESD-Sensor für 3M EM-EYE-METER
ESD-Sensor für 3M EM-EYE-METER
Das 3M CTM048 EM-EYE-METER ist ein hochentwickeltes, tragbares Messgerät, das speziell für die Überwachung und Analyse von elektromagnetischen Feldern (EMF), elektrostatischen Feldern und Radiofrequenzen (RF) konzipiert wurde. Es spielt eine entscheidende Rolle bei der Minimierung von ESD-Risiken, der Sicherstellung der Einhaltung relevanter Sicherheitsstandards und der Identifikation von Störquellen in elektronischen Geräten. Dieses Gerät findet breite Anwendungsbereiche in der Elektronikfertigung, Wartung, Forschung und IT, um eine sichere und störungsfreie Arbeitsumgebung zu garantieren.Das EM EYE Meter verfügt über ein ESD-Sensor-Modul, das ESD-Ereignisse gemäß den Entladungsmodellen CMD, MM, HBM oder Raw Input detektiert und analysiert. Es ermöglicht die Messung von Maximalspannung, Durchschnittswerten, Grenzwerteinstellungen sowie die Aufzeichnung und Auswertung der Spannung einzelner ESD-Ereignisse. Zusätzlich bietet das Gerät einen Ereigniszähler und einen Raw-Input-Mode für detaillierte Analysen.
Technisch zeichnet sich das Gerät durch seinen modularen Aufbau und eine Vielzahl von Funktionen aus, wie einen Touchscreen mit fortschrittlicher Benutzerführung, Lautsprecher- und Kopfhörerausgabe, die Auswahl von Fern- und lokalen Antennen, sowie eine Datenaufzeichnung, die ereignisbezogen oder in einstellbaren Intervallen erfolgt. Die Daten werden auf einer Standard MikroSD-Karte gespeichert und können direkt auf dem Gerät angezeigt werden. Die Frequenzbandbreite reicht von 1 MHz bis 2,5 GHz, und das Gerät ist sowohl mit einem Lithium-Ionen-Akku als auch für Netzbetrieb ausgestattet.
Kompakt in den Abmessungen (B 65 x H 32 x L 105 mm) und mit einer Betriebstemperatur von 10-40°C, bietet das EM EYE Meter eine flexible und effiziente Lösung für die Überwachung elektrostatischer und elektromagnetischer Felder in verschiedenen technischen Umgebungen.
Details
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
EM EYE Meter Mobiler Detektor
EMI-Modul Feldstärkesensor
Zur Verwendung als EM-Feldstärke-, Leistungsdichte- oder EIRP-Meter. Das EM EYE Meter erkennt und misst hochfrequente elektrische Felder über eine miniaturisierte Richtantenne. Zum Messen und Aufzeichnen von Einzel- und Durchschnittswerten.
- weitere Informationen zum EMI-Modul auf Anfrage -
Sensortypen
ESD-Sensor-Modul
Das EM EYE Meter ist in der Lage, ESD-Ereignisse gemäß der Entladungsmodelle CMD, MM, HBM, oder Raw Input festzustellen.
Messung von- Maximalspannung
- Durchschnittswerte
- Grenzwerteinstellung
- Spannung der einzelnen ESD-Ereignisse
- Ereigniszähler
- Raw-Input-Mode zum Aufzeichnen und Auswerten der gemessenen Spannungen zur späteren Analyse
Eigenschaften
- Modularer Aufbau
- Erfasst Anzahl und Werte von ESD-Ereignissen
- Touchscreen mit fortschrittlicher Benutzerführung TFT 240x320px
- Lautsprecher- und Kopfhörerausgabe
- Auswahl von Fern- und lokalen Antennen
- Zeitanzeige, Holdfunktion
- Datenaufzeichnung ereignisbezogen oder in einstellbaren Intervallen
- Datenerfassung auf Standard MikroSD-Karte
- Messdatentabellenanzeige auch auf Bildschirm des Gerätes
- Frequenzbandbreite 1 MHz bis 2,5 GHz
- Lithium-Ionen-Akku mit Ladegerät oder Netzbetrieb
- Abschaltautomatik zur Energieersparnis
- Einzelsensoren und Remote Sensoren verfügbar
Spezifikationen
- Abmessungen B 65 x H 32 x L 105 mm
- Datenaufnahmeintervall:
Spitzenwerte: 1 – 360 s
Durchschnittswerte: 0,1 – 360 s - Betriebstemperatur: 10-40 C
- Kopfhörer-Buchse: 3,5 mm
- Antennen/Kabel-Anschluss:
Reversibler SMA
- weitere Informationen auf Anfrage -
Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Empfohlenes Kalibrierintervall
Spannung
Betriebstemperatur
Preis
Vergleichen
65 mm
32 mm
105 mm
12 Monate bzw. gemäß Prüfmittelliste
100 - 24 V
10 - 40 °C
65 mm
32 mm
105 mm
12 Monate bzw. gemäß Prüfmittelliste
100 - 240 V
10 - 40 °C
