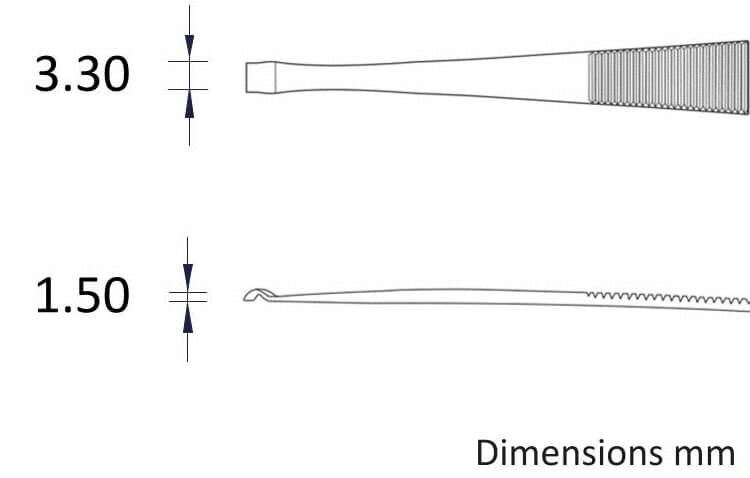

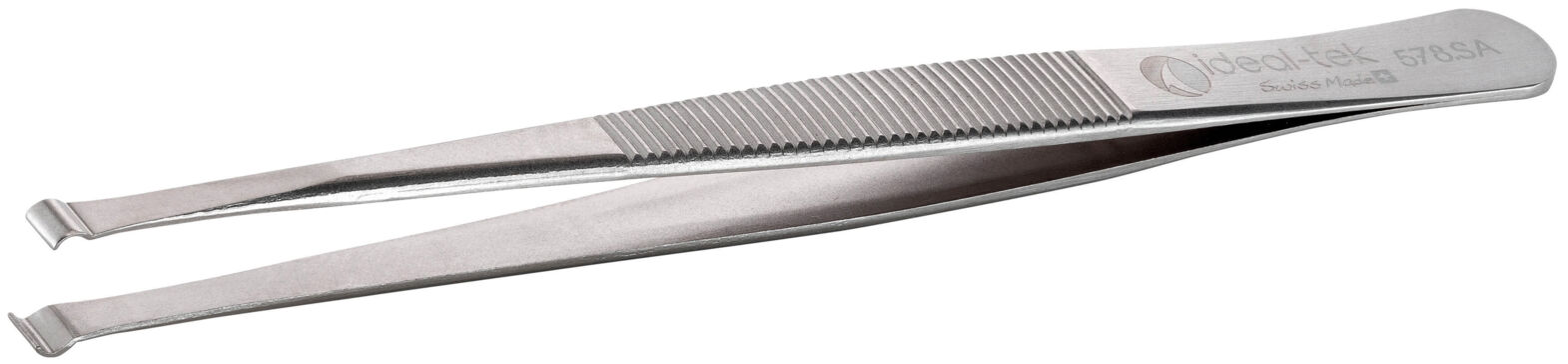

Die Bestückungspinzette 578.SA ist speziell für das Handling von zylinderförmigen Bauteilen wie TO-18 konzipiert und eignet sich hervorragend für empfindliche Anwendungen, bei denen Präzision gefordert ist. Die Pinzette ist aus rostfreiem Edelstahl gefertigt, der weitgehend rostfrei, säurefest gegen die meisten Säuren und Dämpfe sowie zu 80% nicht magnetisierbar ist. Die mittlere Härte des Materials gewährleistet Langlebigkeit und Zuverlässigkeit. Die Pinzette verfügt über eine linienförmige Verzahnung an den Griffen für zusätzlichen Halt und eine bogenförmige, geriffelte Spitze für präzises Arbeiten. Technische Daten: - Länge: 120 mm - Breite: 10 mm - Breite Spitze: 3,3 mm - Dicke/Durchmesser: 1,5 mm - Höhe: 12 mm - Gewicht: 15 g - Ø Bauteile: 2 mm - Oberfläche: sandgestrahlt - Spitzenform: gerade - Grifffläche: geriffelt
Artikelnummer: I-578.SA
Details
- Länge [mm] Länge [mm]
- 120 mm
- Ø Bauteile Ø Bauteile
- 2 mm
- Breite [mm]
- 10 mm
- Breite Spitze Breite Spitze
- 3,3 mm
- Dicke/Durchmesser Dicke/Durchmesser
- 1,5 mm
- Höhe [mm] Höhe [mm]
- 12 mm
- ESD ESD
- nein
- Gewicht Gewicht
- 15
- B [mm] B [mm]
- 8
- Eigenschaft Pinzettenspitze Eigenschaft Pinzettenspitze
- Bogenform, geriffelt
- Grifffläche Grifffläche
- geriffelt
- Pinzettentyp Pinzettentyp
- Bestückungspinzette
- Spitzenform Spitzenform
- gerade
- Material Material
- rostfreier Edelstahl
- Oberfläche Oberfläche
- sandgestrahlt / säurebeständig
| Kennz. | Material | Eigenschaften |
| SA | Edelstahl | · weitgehend rostfrei |
Als Schweizer Hersteller hat sich ideal-tek auf die Herstellung von Präzisionspinzetten und Zangen im höchsten Qualitätssegment spezialisiert.
Die Werkzeuge von ideal-tek bestechen durch außergewöhnliche Präzision und Feinheit. Speziell satinierte Oberflächen ermöglichen ein blendfreies und komfortables Arbeiten. Es werden ausschließlich Rohmaterialien von höchster Güte verwendet.
ideal-tek besitzt seit über 30 Jahren Erfahrung in der Verarbeitung von High-Tech-Kunststoffen und Keramikmaterialien.
ESD-Sicherheit und mechanische Empfindlichkeit der Werkstücke sowie benutzerfreundliches Handling und ergonomisches Finish werden durch eine große Auswahl von Materialvariationen, Oberflächenbeschichtungen und Designvarianten gewährleistet.
Resultierend ermöglicht Ihnen diese enorme Auswahl, die optimalste Lösung für Ihr jeweiliges Bedürfnis zu finden.
Materialbezeichnungen und Eigenschaften
| Kennz. | Material | Eigenschaften |
C | Carbonstahl | · sehr hohe Standzeiten · sehr stabil · optimale Härte · widerstandsfähig · stark magnetisch · korrosionsempfindlich (Schutz nur durch Vernickelung) |
S | Werkzeugstahl, gehärtet | · rostfrei · feine Spitzen möglich · gute Härtewerte · magnetisierbar |
SA | Edelstahl | · weitgehend rostfrei · nicht magnetisierbar (80%) · säurefest gegen die meisten Säuren und Dämpfe · mittlere Härte |
BR | Kupfer-Zink Legierung (Messing) | · antimagnetisch · weitgehend korrosionsbeständig gegen Wasser und Dampf · sehr gute Kaltumformbarkeit · geeignet für empfindliche mechanische Teile |
CF | leitendes kohlefaser- verstärktes Carbofib (PA) | · ESD-sicher, leitfähig · chemische Beständigkeit · oberflächenschonend · stabil und haltbar · Oberflächenwiderstand 10² Ohm · temperaturbeständig bis 190° C · Dauergebrauchstemperatur 130ºC |
CP | leitendes kohlefaser- verstärktes PEEK | · ESD-sicher, ableitfähig · sehr hart und steif · gute Beständigkeit gegen aggressive Chemikalien · Oberflächenwiderstand 105 - 106 Ohm · temperaturbeständig bis 300° C · Dauergebrauchstemperatur bis 260° C |
| Hinweis: Ganzstahlpinzetten sind zu 100 % leitfähig. Unter gewissen Umständen können sie im ESD-Bereich eingesetzt werden. Die Entscheidung über einen Einsatz im ESD-Bereich liegt beim Anwender. | ||
MZ | Zirkonia-Keramik und Aluminium | · keine elektromagnetische Induktion bei Hochfrequenz · keine Wirbelstromverluste · 100 % elektrisch isolierend · 100 % antimagnetisch · 100 % antistatisch · 100 % rostfrei · extrem verschleißfest · temperaturbeständig bis 700° C · extrem geringe Wärmeleitfähigkeit · beständig gegen Säuren und Laugen (außer Flusssäure) · extrem glatte Antihaftoberfläche · Spitzen bruchempfindlich bei Missbrauch |
| Hinweis: Die folgenden Beschichtungen können auf alle dafür geeigneten Pinzetten aufgebracht werden. Preise auf Anfrage. | ||
DN | PVC-Schaum | · sehr weich und elastisch |
DR | Nitril | · sehr weich und elastisch · gute chemische Beständigkeit · ESD-sicher, ableitfähig · Entspricht der ESD-Norm DIN EN 61340-5-1  |
ESD | ESD Polyester-Epoxid (schwarz) | · ESD-sicher · temperaturbeständig bis 150ºC · Entspricht der ESD-Norm DIN EN 61340-5-1 |
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| Artikelbild | Artikelbezeichnung | Länge [mm] | Ø Bauteile | Preis | Vergleichen |
|---|---|---|---|---|---|
|
I-578.SA Bestückungspinzette 578.SA | 120 mm | 2 mm | 16,05 EUR | |
|
I-582.SA Bestückungspinzette 582.SA | 120 mm | 1 mm | 16,05 EUR | |
|
I-572.SA Bestückungspinzette 572.SA | 145 mm | 2,5 - 5 mm | 16,05 EUR | |
| Vergleichsliste anzeigen (0) | |||||
