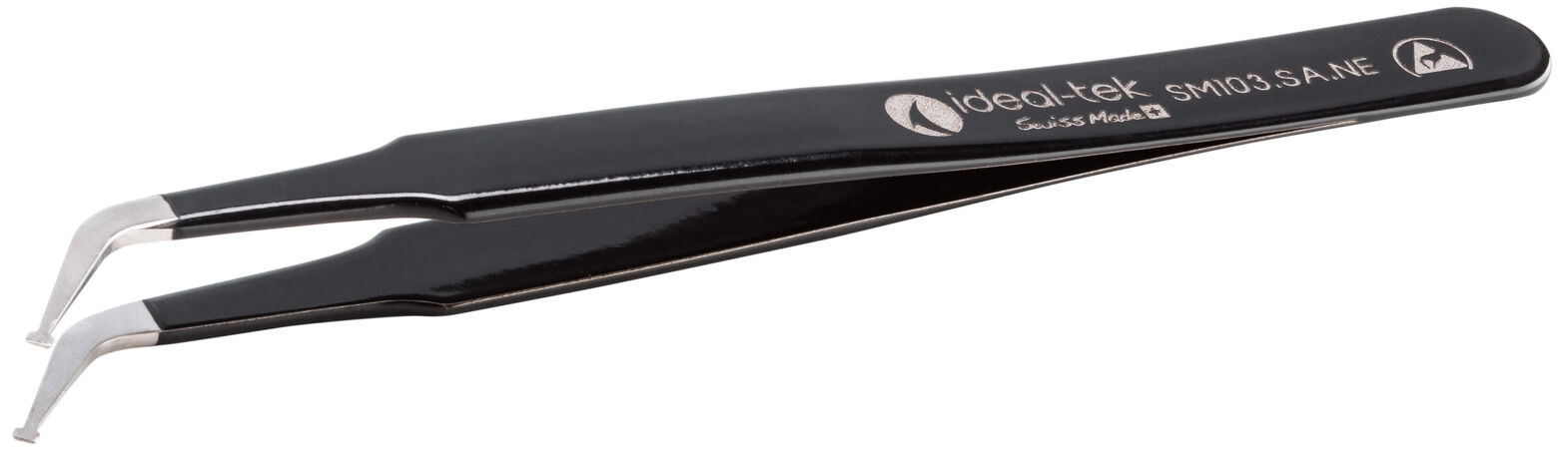

SMD-Pinzette SM103.SA.ESD
Die SMD-Pinzette SM103.SA.ESD von ideal-tek ist speziell für das präzise Handhaben und Positionieren von Bauteilen in SOT-Gehäusen konzipiert. Diese hochwertige Pinzette ist aus rostfreiem Edelstahl gefertigt und verfügt über eine ESD-sichere Epoxidbeschichtung, die sie ideal für den Einsatz in Reinräumen und bei der Arbeit mit empfindlichen elektronischen Komponenten macht.Die Pinzette ist 115 mm lang, mit einer Spitze von 28 mm Länge und einer Dicke von 0,35 mm. Die Spitze selbst ist 1,6 mm breit und speziell abgeschrägt sowie breit gestaltet, um eine optimale Greiffläche zu bieten. Der Biegegrad von 42° ermöglicht eine ergonomische Handhabung.
Die glatte Oberfläche der Greif- und Grifffläche unterstützt eine sichere Handhabung ohne Abrutschen. Mit einem Gewicht von nur 15,2 g und einer Gesamtbreite von 14 mm ist die Pinzette leicht und kompakt. Die säurebeständige ESD-Beschichtung schützt sowohl die Pinzette als auch die zu handhabenden Komponenten vor statischer Entladung und Korrosion.
Dieses präzise Werkzeug ist Swiss Made und vereint Funktionalität mit Langlebigkeit, was es zu einer unverzichtbaren Ausstattung für technische Fachkräfte macht.
Details
- Pinzettentyp Pinzettentyp
- SMD-Pinzette

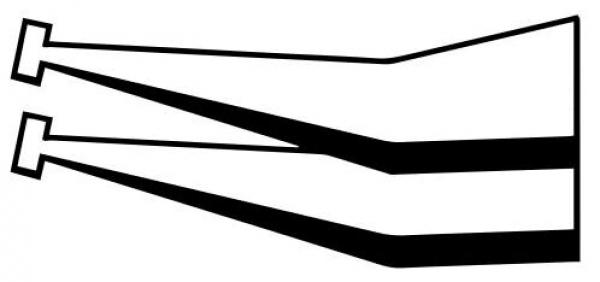

- Spitzenform Spitzenform
- abgewinkelt
- Biegegrad Biegegrad
- 42 °
- Greiffläche Greiffläche
- glatt
- Grifffläche Grifffläche
- glatt
- Eigenschaft Pinzettenspitze Eigenschaft Pinzettenspitze
- abgeschrägt/breit, kurz
- Breite
- 14 mm
- Breite Spitze Breite Spitze
- 1,6 mm
- Dicke/Durchmesser Dicke/Durchmesser
- 0,35 mm
- Höhe Höhe
- 12 mm
- Länge Länge
- 115 mm
- Spitzenlänge Spitzenlänge
- 28 mm
- ESD ESD
- ja
- ESD-Beschichtung ESD-Beschichtung
- ja
- Gewicht Gewicht
- 15,2 g
- B [mm] B [mm]
- 8 mm
- Material Material
- rostfreier Edelstahl / ESD-Beschichtung
- Oberfläche Oberfläche
- ESD-Epoxidbeschichtung / säurebeständig
- Spitze Spitze
- Edelstahl
SMD-Pinzetten ermöglichen die einfache Handhabung kleinster SMD-Bauteile. Unterschiedliche Spitzenformen und Spitzenwinkel sind für die verschiedenen Bauteiltypen und Anwendungen erhältlich. Die ergonomische Formgebung ermöglicht ein komfortables Arbeiten.
| Kennz. | Material | Eigenschaften |
| SA | Edelstahl | · weitgehend rostfrei |
Als Schweizer Hersteller hat sich ideal-tek auf die Herstellung von Präzisionspinzetten und Zangen im höchsten Qualitätssegment spezialisiert.
Die Werkzeuge von ideal-tek bestechen durch außergewöhnliche Präzision und Feinheit. Speziell satinierte Oberflächen ermöglichen ein blendfreies und komfortables Arbeiten. Es werden ausschließlich Rohmaterialien von höchster Güte verwendet.
ideal-tek besitzt seit über 30 Jahren Erfahrung in der Verarbeitung von High-Tech-Kunststoffen und Keramikmaterialien.
ESD-Sicherheit und mechanische Empfindlichkeit der Werkstücke sowie benutzerfreundliches Handling und ergonomisches Finish werden durch eine große Auswahl von Materialvariationen, Oberflächenbeschichtungen und Designvarianten gewährleistet.
Resultierend ermöglicht Ihnen diese enorme Auswahl, die optimalste Lösung für Ihr jeweiliges Bedürfnis zu finden.
Materialbezeichnungen und Eigenschaften
| Kennz. | Material | Eigenschaften |
C | Carbonstahl | · sehr hohe Standzeiten · sehr stabil · optimale Härte · widerstandsfähig · stark magnetisch · korrosionsempfindlich (Schutz nur durch Vernickelung) |
S | Werkzeugstahl, gehärtet | · rostfrei · feine Spitzen möglich · gute Härtewerte · magnetisierbar |
SA | Edelstahl | · weitgehend rostfrei · nicht magnetisierbar (80%) · säurefest gegen die meisten Säuren und Dämpfe · mittlere Härte |
BR | Kupfer-Zink Legierung (Messing) | · antimagnetisch · weitgehend korrosionsbeständig gegen Wasser und Dampf · sehr gute Kaltumformbarkeit · geeignet für empfindliche mechanische Teile |
CF | leitendes kohlefaser- verstärktes Carbofib (PA) | · ESD-sicher, leitfähig · chemische Beständigkeit · oberflächenschonend · stabil und haltbar · Oberflächenwiderstand 10² Ohm · temperaturbeständig bis 190° C · Dauergebrauchstemperatur 130ºC |
CP | leitendes kohlefaser- verstärktes PEEK | · ESD-sicher, ableitfähig · sehr hart und steif · gute Beständigkeit gegen aggressive Chemikalien · Oberflächenwiderstand 105 - 106 Ohm · temperaturbeständig bis 300° C · Dauergebrauchstemperatur bis 260° C |
| Hinweis: Ganzstahlpinzetten sind zu 100 % leitfähig. Unter gewissen Umständen können sie im ESD-Bereich eingesetzt werden. Die Entscheidung über einen Einsatz im ESD-Bereich liegt beim Anwender. | ||
MZ | Zirkonia-Keramik und Aluminium | · keine elektromagnetische Induktion bei Hochfrequenz · keine Wirbelstromverluste · 100 % elektrisch isolierend · 100 % antimagnetisch · 100 % antistatisch · 100 % rostfrei · extrem verschleißfest · temperaturbeständig bis 700° C · extrem geringe Wärmeleitfähigkeit · beständig gegen Säuren und Laugen (außer Flusssäure) · extrem glatte Antihaftoberfläche · Spitzen bruchempfindlich bei Missbrauch |
| Hinweis: Die folgenden Beschichtungen können auf alle dafür geeigneten Pinzetten aufgebracht werden. Preise auf Anfrage. | ||
DN | PVC-Schaum | · sehr weich und elastisch |
DR | Nitril | · sehr weich und elastisch · gute chemische Beständigkeit · ESD-sicher, ableitfähig · Entspricht der ESD-Norm DIN EN 61340-5-1  |
ESD | ESD Polyester-Epoxid (schwarz) | · ESD-sicher · temperaturbeständig bis 150ºC · Entspricht der ESD-Norm DIN EN 61340-5-1 |
