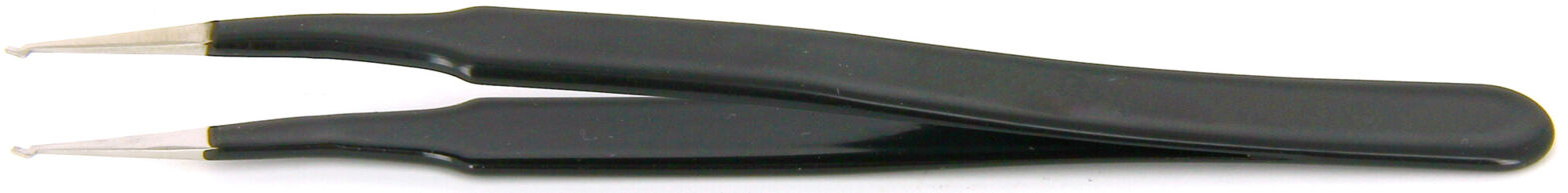

SMD-Pinzette SM104.SA.ESD

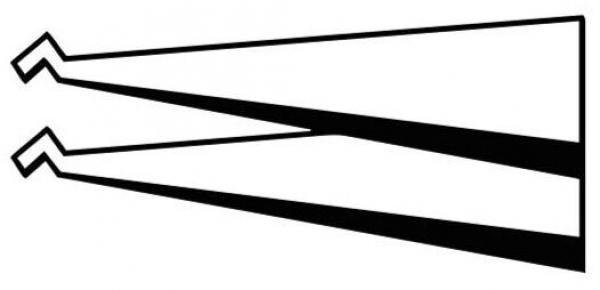

Die SMD-Pinzette SM104.SA.ESD von ideal-tek ist speziell für das präzise Greifen und Positionieren von Bauteilen in SOT-Gehäusen konzipiert. Diese Pinzette ist aus rostfreiem Edelstahl gefertigt und verfügt über eine ESD-sichere Epoxidbeschichtung, die sie ideal für den Einsatz in Reinräumen und bei der Handhabung empfindlicher elektronischer Komponenten macht.Die Spitze der Pinzette ist abgewinkelt mit einem Biegegrad von 10° und hat eine Länge von 32 mm. Die Gesamtlänge beträgt 120 mm, bei einer Breite von 10,5 mm und einer Dicke von 0,3 mm. Die Spitze ist zudem abgeschrägt, breit und kurz, was eine optimale Handhabung ermöglicht. Die Greif- und Grifffläche sind glatt, um eine sichere und präzise Bedienung zu gewährleisten.
Die Pinzette ist leicht mit einem Gewicht von 15,2 g und bietet durch ihre säurebeständige Oberfläche zusätzlichen Schutz gegen chemische Einflüsse. Mit ihrer Swiss Made-Qualität garantiert die SMD-Pinzette SM104.SA.ESD Langlebigkeit und Zuverlässigkeit für professionelle Anwendungen.
Details
- Pinzettentyp Pinzettentyp
- SMD-Pinzette
- Spitzenform Spitzenform
- abgewinkelt
- Biegegrad Biegegrad
- 10 °
- Greiffläche Greiffläche
- glatt
- Grifffläche Grifffläche
- glatt
- Eigenschaft Pinzettenspitze Eigenschaft Pinzettenspitze
- abgeschrägt/breit, kurz
- Breite
- 10,5 mm
- Breite Spitze Breite Spitze
- 1,8 - 0,7 mm
- Dicke/Durchmesser Dicke/Durchmesser
- 0,3 mm
- Höhe Höhe
- 11,5 mm
- Länge Länge
- 120 mm
- Spitzenlänge Spitzenlänge
- 32 mm
- ESD ESD
- ja
- ESD-Beschichtung ESD-Beschichtung
- ja
- Gewicht Gewicht
- 15,2 g
- B [mm] B [mm]
- 8 mm
- Material Material
- rostfreier Edelstahl / ESD-Beschichtung
- Oberfläche Oberfläche
- ESD-Epoxidbeschichtung / säurebeständig
- Spitze Spitze
- Edelstahl
SMD-Pinzetten ermöglichen die einfache Handhabung kleinster SMD-Bauteile. Unterschiedliche Spitzenformen und Spitzenwinkel sind für die verschiedenen Bauteiltypen und Anwendungen erhältlich. Die ergonomische Formgebung ermöglicht ein komfortables Arbeiten.
| Kennz. | Material | Eigenschaften |
| SA | Edelstahl | · weitgehend rostfrei |
Als Schweizer Hersteller hat sich ideal-tek auf die Herstellung von Präzisionspinzetten und Zangen im höchsten Qualitätssegment spezialisiert.
Die Werkzeuge von ideal-tek bestechen durch außergewöhnliche Präzision und Feinheit. Speziell satinierte Oberflächen ermöglichen ein blendfreies und komfortables Arbeiten. Es werden ausschließlich Rohmaterialien von höchster Güte verwendet.
ideal-tek besitzt seit über 30 Jahren Erfahrung in der Verarbeitung von High-Tech-Kunststoffen und Keramikmaterialien.
ESD-Sicherheit und mechanische Empfindlichkeit der Werkstücke sowie benutzerfreundliches Handling und ergonomisches Finish werden durch eine große Auswahl von Materialvariationen, Oberflächenbeschichtungen und Designvarianten gewährleistet.
Resultierend ermöglicht Ihnen diese enorme Auswahl, die optimalste Lösung für Ihr jeweiliges Bedürfnis zu finden.
Materialbezeichnungen und Eigenschaften
| Kennz. | Material | Eigenschaften |
C | Carbonstahl | · sehr hohe Standzeiten · sehr stabil · optimale Härte · widerstandsfähig · stark magnetisch · korrosionsempfindlich (Schutz nur durch Vernickelung) |
S | Werkzeugstahl, gehärtet | · rostfrei · feine Spitzen möglich · gute Härtewerte · magnetisierbar |
SA | Edelstahl | · weitgehend rostfrei · nicht magnetisierbar (80%) · säurefest gegen die meisten Säuren und Dämpfe · mittlere Härte |
BR | Kupfer-Zink Legierung (Messing) | · antimagnetisch · weitgehend korrosionsbeständig gegen Wasser und Dampf · sehr gute Kaltumformbarkeit · geeignet für empfindliche mechanische Teile |
CF | leitendes kohlefaser- verstärktes Carbofib (PA) | · ESD-sicher, leitfähig · chemische Beständigkeit · oberflächenschonend · stabil und haltbar · Oberflächenwiderstand 10² Ohm · temperaturbeständig bis 190° C · Dauergebrauchstemperatur 130ºC |
CP | leitendes kohlefaser- verstärktes PEEK | · ESD-sicher, ableitfähig · sehr hart und steif · gute Beständigkeit gegen aggressive Chemikalien · Oberflächenwiderstand 105 - 106 Ohm · temperaturbeständig bis 300° C · Dauergebrauchstemperatur bis 260° C |
| Hinweis: Ganzstahlpinzetten sind zu 100 % leitfähig. Unter gewissen Umständen können sie im ESD-Bereich eingesetzt werden. Die Entscheidung über einen Einsatz im ESD-Bereich liegt beim Anwender. | ||
MZ | Zirkonia-Keramik und Aluminium | · keine elektromagnetische Induktion bei Hochfrequenz · keine Wirbelstromverluste · 100 % elektrisch isolierend · 100 % antimagnetisch · 100 % antistatisch · 100 % rostfrei · extrem verschleißfest · temperaturbeständig bis 700° C · extrem geringe Wärmeleitfähigkeit · beständig gegen Säuren und Laugen (außer Flusssäure) · extrem glatte Antihaftoberfläche · Spitzen bruchempfindlich bei Missbrauch |
| Hinweis: Die folgenden Beschichtungen können auf alle dafür geeigneten Pinzetten aufgebracht werden. Preise auf Anfrage. | ||
DN | PVC-Schaum | · sehr weich und elastisch |
DR | Nitril | · sehr weich und elastisch · gute chemische Beständigkeit · ESD-sicher, ableitfähig · Entspricht der ESD-Norm DIN EN 61340-5-1  |
ESD | ESD Polyester-Epoxid (schwarz) | · ESD-sicher · temperaturbeständig bis 150ºC · Entspricht der ESD-Norm DIN EN 61340-5-1 |
