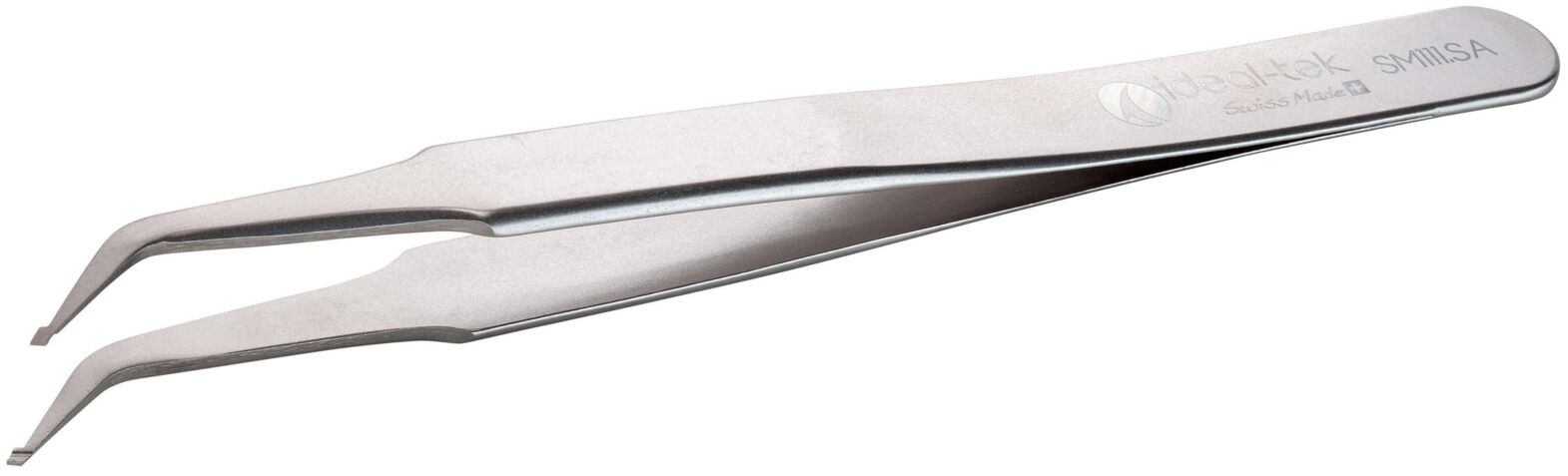

SMD-Pinzette SM111.SA

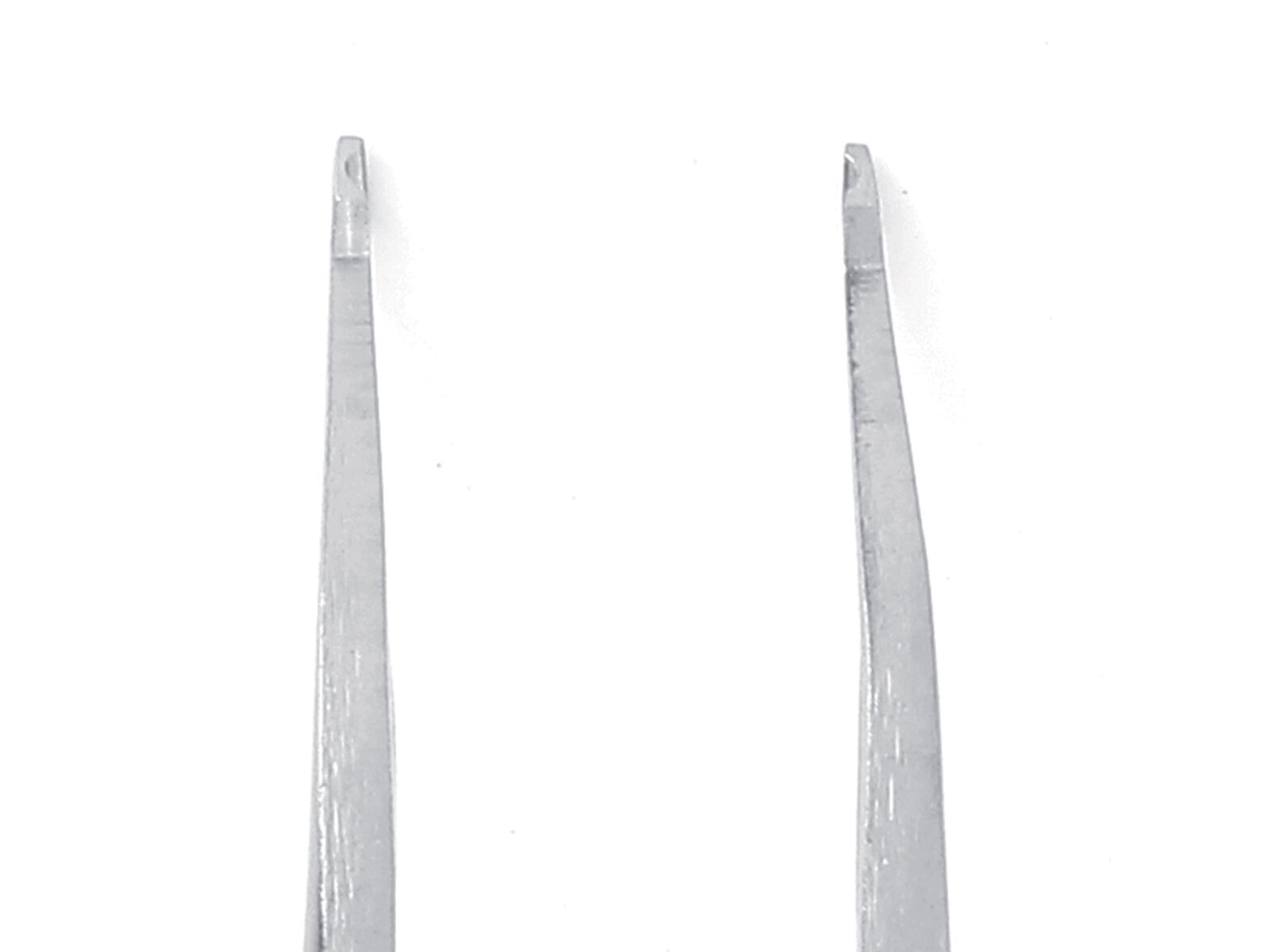

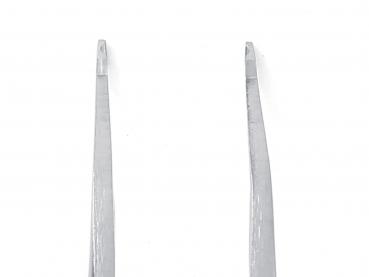

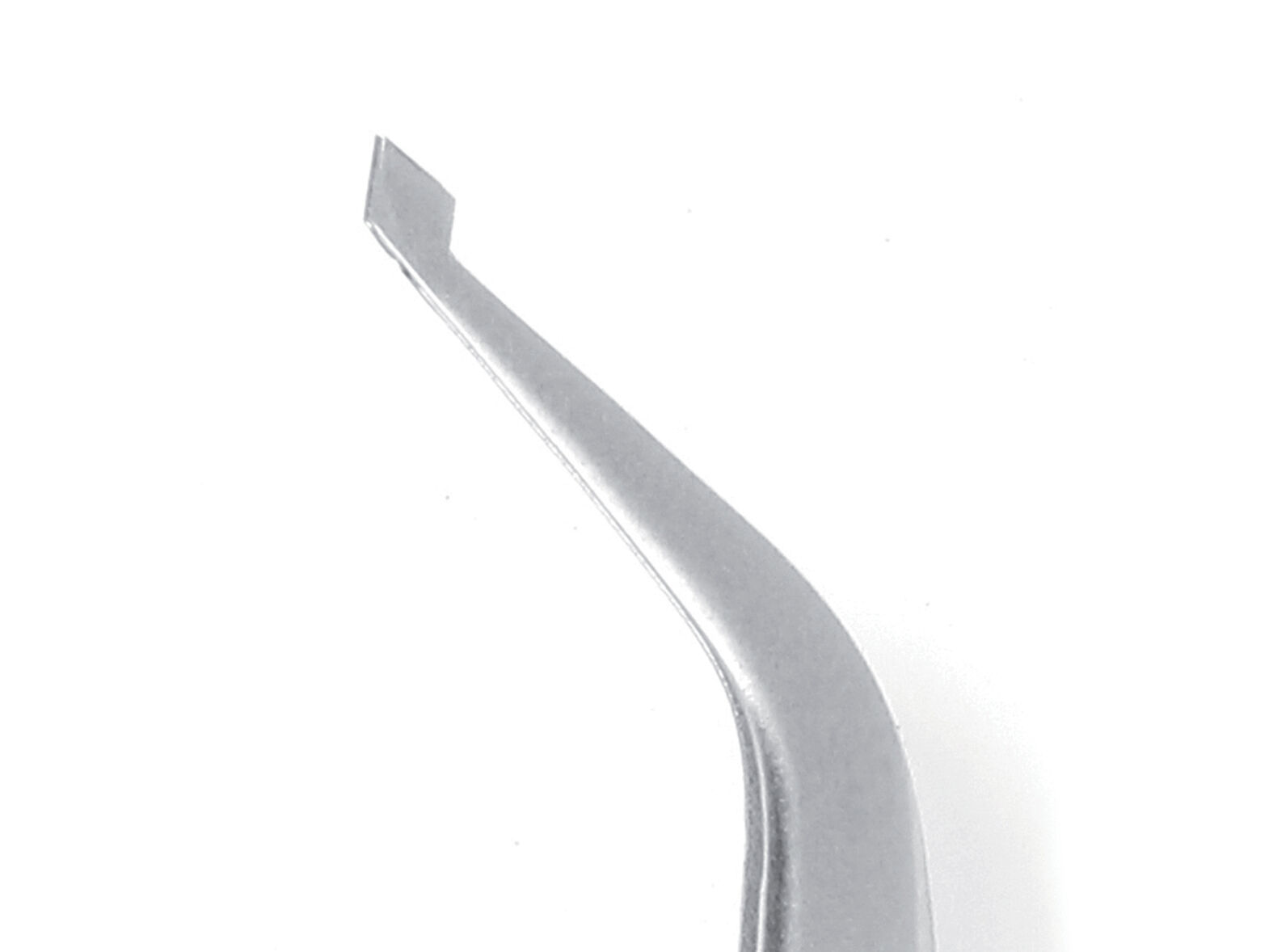

Die SMD-Pinzette SM111.SA von ideal-tek ist ein hochpräzises Werkzeug, das speziell für die Handhabung und Positionierung von 5 mm monolithischen Chipkondensatoren entwickelt wurde. Diese Pinzette zeichnet sich durch ihre abgewinkelten, flach abgeschrägten und breiten Spitzen mit einer Sockelaussparung aus, die eine optimale Greiffläche für zylindrische Bauteile bieten.Die Gesamtlänge der Pinzette beträgt 120 mm, während die Spitzenlänge 30 mm misst. Die Breite der Spitze variiert zwischen 1,60 und 1,30 mm bei einer Dicke von 0,45 mm. Das Werkzeug ist aus rostfreiem Edelstahl gefertigt, sandgestrahlt und säurebeständig, was eine lange Lebensdauer und Widerstandsfähigkeit gegen Korrosion garantiert.
Die Pinzette wiegt 15 g und hat eine Gesamtbreite von 11,5 mm sowie eine Höhe von ebenfalls 11,5 mm. Die Griffflächen sind glatt, was eine komfortable und sichere Handhabung ermöglicht. Obwohl die Pinzette nicht ESD-sicher ist, bietet sie durch ihre präzise Verarbeitung und das hochwertige Material eine zuverlässige Lösung für Fachkräfte in der Elektronikmontage.
Details
- Pinzettentyp Pinzettentyp
- SMD-Pinzette

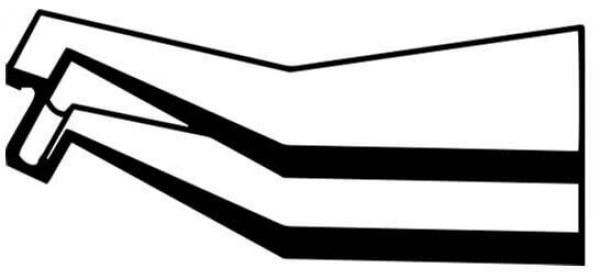

- Spitzenform Spitzenform
- abgewinkelt
- Biegegrad Biegegrad
- 40 °
- Greiffläche Greiffläche
- glatt
- Grifffläche Grifffläche
- glatt
- Eigenschaft Pinzettenspitze Eigenschaft Pinzettenspitze
- abgeschrägt/breit, kurz
- Breite
- 11,5 mm
- Breite Spitze Breite Spitze
- 1,60 - 1,30 mm
- Dicke/Durchmesser Dicke/Durchmesser
- 0,45 mm
- Höhe Höhe
- 11,5 mm
- Länge Länge
- 120 mm
- Spitzenlänge Spitzenlänge
- 30 mm
- ESD ESD
- nein
- Gewicht Gewicht
- 15 g
- B [mm] B [mm]
- 8 mm
- Material Material
- rostfreier Edelstahl
- Oberfläche Oberfläche
- sandgestrahlt / säurebeständig
SMD-Pinzetten ermöglichen die einfache Handhabung kleinster SMD-Bauteile. Unterschiedliche Spitzenformen und Spitzenwinkel sind für die verschiedenen Bauteiltypen und Anwendungen erhältlich. Die blendfreie, satinierte Oberfläche und die ergonomische Formgebung ermöglichen ein komfortables Arbeiten.
Spezielle Ausführungen auf Anfrage lieferbar. Die Modelle können auch als Kreuzpinzetten geliefert werden.
| Kennz. | Material | Eigenschaften |
| SA | Edelstahl | · weitgehend rostfrei |
Als Schweizer Hersteller hat sich ideal-tek auf die Herstellung von Präzisionspinzetten und Zangen im höchsten Qualitätssegment spezialisiert.
Die Werkzeuge von ideal-tek bestechen durch außergewöhnliche Präzision und Feinheit. Speziell satinierte Oberflächen ermöglichen ein blendfreies und komfortables Arbeiten. Es werden ausschließlich Rohmaterialien von höchster Güte verwendet.
ideal-tek besitzt seit über 30 Jahren Erfahrung in der Verarbeitung von High-Tech-Kunststoffen und Keramikmaterialien.
ESD-Sicherheit und mechanische Empfindlichkeit der Werkstücke sowie benutzerfreundliches Handling und ergonomisches Finish werden durch eine große Auswahl von Materialvariationen, Oberflächenbeschichtungen und Designvarianten gewährleistet.
Resultierend ermöglicht Ihnen diese enorme Auswahl, die optimalste Lösung für Ihr jeweiliges Bedürfnis zu finden.
Materialbezeichnungen und Eigenschaften
| Kennz. | Material | Eigenschaften |
C | Carbonstahl | · sehr hohe Standzeiten · sehr stabil · optimale Härte · widerstandsfähig · stark magnetisch · korrosionsempfindlich (Schutz nur durch Vernickelung) |
S | Werkzeugstahl, gehärtet | · rostfrei · feine Spitzen möglich · gute Härtewerte · magnetisierbar |
SA | Edelstahl | · weitgehend rostfrei · nicht magnetisierbar (80%) · säurefest gegen die meisten Säuren und Dämpfe · mittlere Härte |
BR | Kupfer-Zink Legierung (Messing) | · antimagnetisch · weitgehend korrosionsbeständig gegen Wasser und Dampf · sehr gute Kaltumformbarkeit · geeignet für empfindliche mechanische Teile |
CF | leitendes kohlefaser- verstärktes Carbofib (PA) | · ESD-sicher, leitfähig · chemische Beständigkeit · oberflächenschonend · stabil und haltbar · Oberflächenwiderstand 10² Ohm · temperaturbeständig bis 190° C · Dauergebrauchstemperatur 130ºC |
CP | leitendes kohlefaser- verstärktes PEEK | · ESD-sicher, ableitfähig · sehr hart und steif · gute Beständigkeit gegen aggressive Chemikalien · Oberflächenwiderstand 105 - 106 Ohm · temperaturbeständig bis 300° C · Dauergebrauchstemperatur bis 260° C |
| Hinweis: Ganzstahlpinzetten sind zu 100 % leitfähig. Unter gewissen Umständen können sie im ESD-Bereich eingesetzt werden. Die Entscheidung über einen Einsatz im ESD-Bereich liegt beim Anwender. | ||
MZ | Zirkonia-Keramik und Aluminium | · keine elektromagnetische Induktion bei Hochfrequenz · keine Wirbelstromverluste · 100 % elektrisch isolierend · 100 % antimagnetisch · 100 % antistatisch · 100 % rostfrei · extrem verschleißfest · temperaturbeständig bis 700° C · extrem geringe Wärmeleitfähigkeit · beständig gegen Säuren und Laugen (außer Flusssäure) · extrem glatte Antihaftoberfläche · Spitzen bruchempfindlich bei Missbrauch |
| Hinweis: Die folgenden Beschichtungen können auf alle dafür geeigneten Pinzetten aufgebracht werden. Preise auf Anfrage. | ||
DN | PVC-Schaum | · sehr weich und elastisch |
DR | Nitril | · sehr weich und elastisch · gute chemische Beständigkeit · ESD-sicher, ableitfähig · Entspricht der ESD-Norm DIN EN 61340-5-1  |
ESD | ESD Polyester-Epoxid (schwarz) | · ESD-sicher · temperaturbeständig bis 150ºC · Entspricht der ESD-Norm DIN EN 61340-5-1 |
