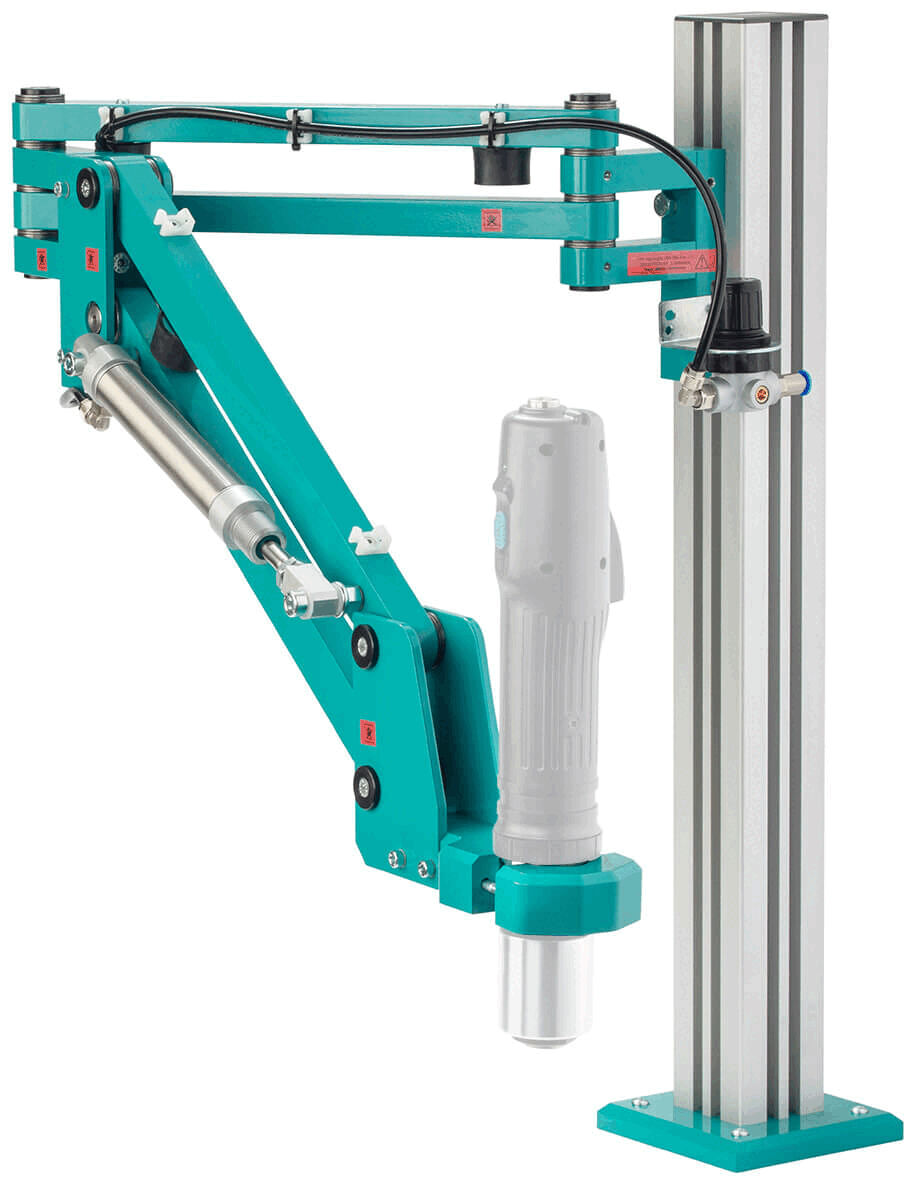

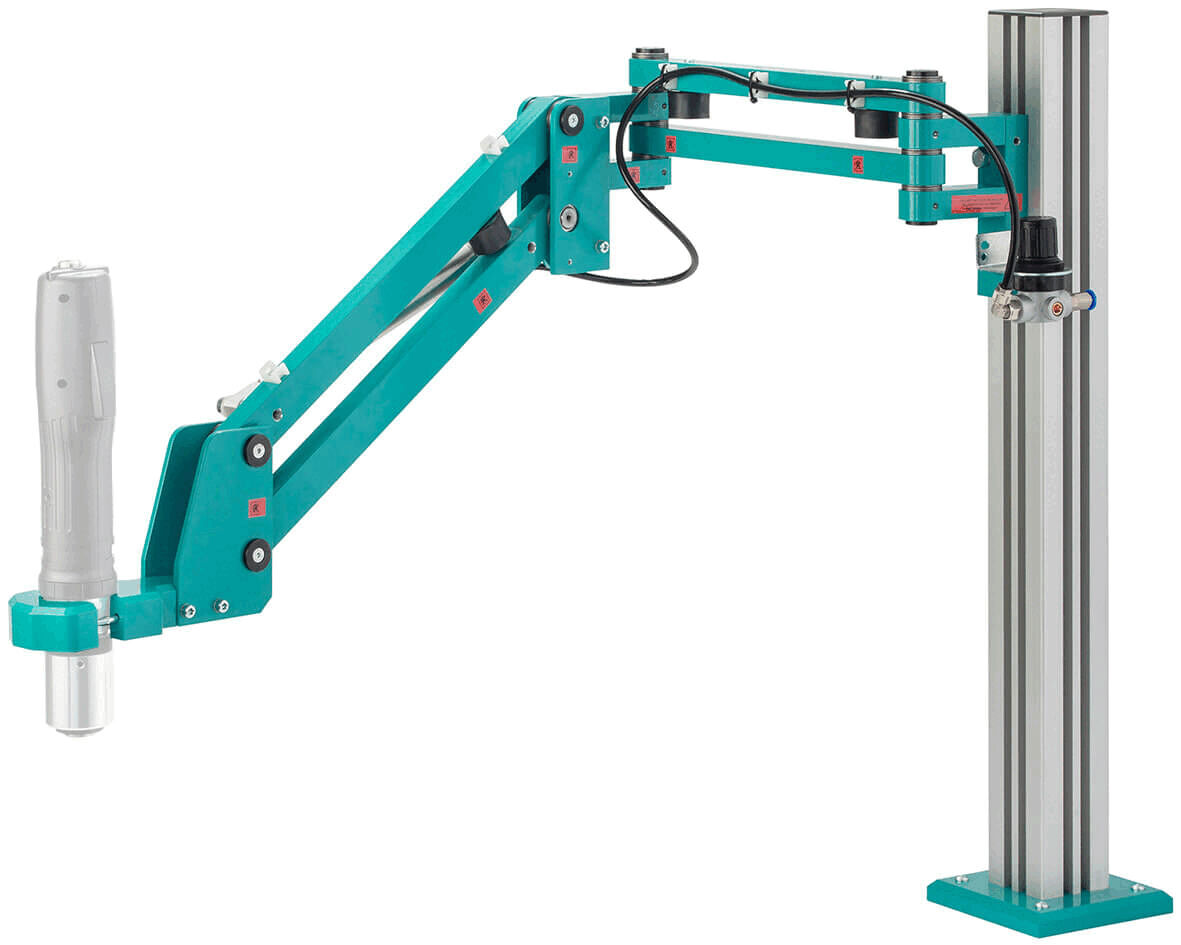

PoSy80 Grundgestell mit Säule
Das PoSy80 Grundgestell mit Säule ist ein hochpräzises Positioniersystem, das speziell für die exakte Führung von Schraubwerkzeugen entwickelt wurde. Es ermöglicht die präzise Bestimmung von Positionen auf den X-, Y- und Z-Achsen innerhalb eines Schwenkbereichs mit einer Genauigkeit von bis zu 0,01 mm. Das System kann bis zu 80 Positionen speichern und die Ablaufreihenfolge ist frei programmierbar oder voreingestellt.
Der integrierte Parallel-Tragarm bietet eine Spannweite von 960 mm und kann ein maximales Drehmoment von 80 Nm handhaben. Die Werkzeugaufnahme ist für Durchmesser von 32 bis 45 mm ausgelegt, während die Säulenhöhe 600 mm beträgt. Das System ist kompatibel mit Elektro-, EC- und Druckluftschraubern und verfügt über einen 6 mm Steckanschluss für den Druckluftanschluss bei einem Druck von 6 bar.
Zusätzlich ist das PoSy80 mit der PoSy3D-Box ausgestattet, die eine Tiefenmessung von etwa 0,5 mm ermöglicht und einen erweiterbaren Schwenkbereich von bis zu 800 mm bietet. Die Steuerung erfolgt über eine Com-Schnittstelle mit der Möglichkeit, aus acht vorprogrammierten Einstellungen zu wählen oder über die RS485-Schnittstelle unbegrenzt viele Programme zu erstellen. Das System unterstützt alle gängigen Elektroschrauber und mit der DL-C-Box 101 auch Druckluftschrauber.
Das robuste Design des PoSy80 umfasst eine extrem verwindungssteife, komplett kugelgelagerte Konstruktion, die Reaktionsmomente effektiv aufnimmt und einen Druckluftzylinder, der auf unterschiedliche Werkzeuggewichte einstellbar ist. Es ist zu einem 3-Achsen Positioniersystem erweiterbar, was zusätzliche Flexibilität in der Anwendung bietet.
Der integrierte Parallel-Tragarm bietet eine Spannweite von 960 mm und kann ein maximales Drehmoment von 80 Nm handhaben. Die Werkzeugaufnahme ist für Durchmesser von 32 bis 45 mm ausgelegt, während die Säulenhöhe 600 mm beträgt. Das System ist kompatibel mit Elektro-, EC- und Druckluftschraubern und verfügt über einen 6 mm Steckanschluss für den Druckluftanschluss bei einem Druck von 6 bar.
Zusätzlich ist das PoSy80 mit der PoSy3D-Box ausgestattet, die eine Tiefenmessung von etwa 0,5 mm ermöglicht und einen erweiterbaren Schwenkbereich von bis zu 800 mm bietet. Die Steuerung erfolgt über eine Com-Schnittstelle mit der Möglichkeit, aus acht vorprogrammierten Einstellungen zu wählen oder über die RS485-Schnittstelle unbegrenzt viele Programme zu erstellen. Das System unterstützt alle gängigen Elektroschrauber und mit der DL-C-Box 101 auch Druckluftschrauber.
Das robuste Design des PoSy80 umfasst eine extrem verwindungssteife, komplett kugelgelagerte Konstruktion, die Reaktionsmomente effektiv aufnimmt und einen Druckluftzylinder, der auf unterschiedliche Werkzeuggewichte einstellbar ist. Es ist zu einem 3-Achsen Positioniersystem erweiterbar, was zusätzliche Flexibilität in der Anwendung bietet.
Details
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
