ESD-Waagrechtspanner

  • Mit Schutzkappe und Handgriff aus elektrostatisch ableitendem (dissipativem) Material
  • Mit offenem Haltearm und waagrechtem Fuß
  • Verzinkt und passiviert
  • Niete aus rostfreiem Stahl (bei Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufend)
  • Lagerstellen gefettet
  • Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
  • Verliersicherung für die Andrückschraube am Spannarm-Ende

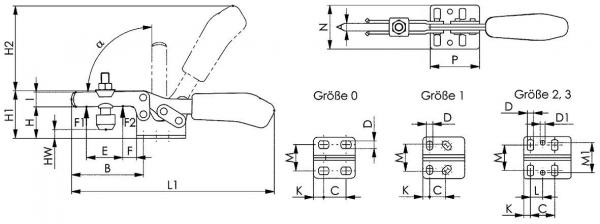

 Artikel-Nr. Gr. A B C D D1 E F
 630.6830.0 0 4 28 11,5 - 15,5  4,6 - 9,0 5,5
 630.6830.1 1 5 42 13,0 - 14,5 5,2 - 18,7 8,0
 630.6830.2 2 6 64 26,0 5,6 5,6 32,0 16,0
 630.6830.3 3 8 73 25,7 6,5 5,1 38,0 14,0
 Artikel-Nr. Gr. H H1 H2 HW min. HW max.  I K
 630.6830.0 0 41,5 23,0 34 -5,5 0,0 7,5 6,3
 630.6830.1 1 19,0 30,0 49 -3,0 2,5 10,0 5,5
 630.6830.2 2 24,0 45,0 68 -1,5 5,0 13,2 6,0
 630.6830.3 3 32 48,5 86 -2,0 9,0 15,0 7,0
 Artikel-Nr. Gr. L L1 M M1 N P a
 630.6830.0 0 - 79 16,0 - 25,0 25,5 90°
 630.6830.1 1 - 120 18,0 - 21,5 - 34,0 34,0 90°
 630.6830.2 2 12,7 162 19,5 - 29,5 28,5 42,0 38,0 90°
 630.6830.3 3 13,0 206 22,0 - 31,8 31,6 45,5 50,0 90°
Artikelbild
Artikelbezeichnung
Leitfähigkeit
Gewicht
Andrückschraube
Haltekraft
Preis
Vergleichen
630.6830.0 - ESD-Waagrechtspanner Typ 6830, Gr. 0
630.6830.0
ESD-Waagrechtspanner Typ 6830, Gr. 0
ableitfähig
35 g
M4 x 25
0,25 - 0,4 kN
30,60 EUR
630.6830.1 - ESD-Waagrechtspanner Typ 6830, Gr. 1
630.6830.1
ESD-Waagrechtspanner Typ 6830, Gr. 1
ableitfähig
105 g
M5 x 30
0,8 - 1,1 kN
36,35 EUR
630.6830.2 - ESD-Waagrechtspanner Typ 6830, Gr. 2
630.6830.2
ESD-Waagrechtspanner Typ 6830, Gr. 2
ableitfähig
185 g
M6 x 35
1,0 - 1,2 kN
37,65 EUR
630.6830.3 - ESD-Waagrechtspanner Typ 6830, Gr. 3
630.6830.3
ESD-Waagrechtspanner Typ 6830, Gr. 3
ableitfähig
320 g
M8 x 45
1,8 - 2,5 kN
43,20 EUR
