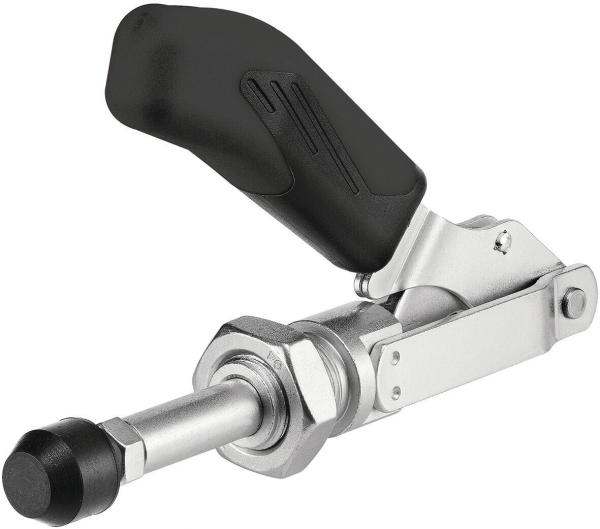

ESD-Schubstangenspanner

  • Mit Schutzkappe und Handgriff aus elektrostatisch ableitendem (dissipativem) Material
  • Ohne Winkelfuß
  • Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
  • Lange Schubstangenführung mit Befestigungsgewinde und Mutter
  • Verzinkt und passiviert
  • Niete aus rostfreiem Stahl (bei Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufend)
  • Hebelteile und Schubstangenspanner aus Vergütungsstahl
  • Lagerstellen gefettet
  • Schubstangenspanner mit stirnseitigem Gewinde für den direkten Einbau in Blechwänden oder in Vorrichtungen
  • Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente



 Artikel-Nr. Gr. A B min. B max. E H1 Hub
 630.6840.0 0 6,5 10,5 26,5 13 37,0 16
 630.6840.1 1 8,0 17,5 37,5 20 45,5 20
 630.6840.2 2 10,0 20,0 46,0 20 66,0 26
 630.6840.3 3 12,0 24,0 56,0 30 82,5 32
 Artikel-Nr. Gr. HW min. HW max. L1 L2 L3 M2 N
 630.6840.0 0 12 20 66,5 10 54 M10 x 1,0 15
 630.6840.1 1 12 20 91,0 16 74 M12 x 1,5 18
 630.6840.2 2 17 25 114,0 19 105 M16 x 1,5 22
 630.6840.3 3 22 35 140,0 22 127 M20 x 1,5 27
Artikelbild
Artikelbezeichnung
Leitfähigkeit
Gewicht
Andrückschraube
Haltekraft
Preis
Vergleichen
630.6840.0 - ESD-Schubstangenspanner Typ 6840, Gr. 0
630.6840.0
ESD-Schubstangenspanner Typ 6840, Gr. 0
ableitfähig
60 g
M4 x 20
0,8 - 0,8 kN
43,80 EUR
630.6840.1 - ESD-Schubstangenspanner Typ 6840, Gr. 1
630.6840.1
ESD-Schubstangenspanner Typ 6840, Gr. 1
ableitfähig
100 g
M4 x 20
1,1 - 1,1 kN
47,15 EUR
630.6840.2 - ESD-Schubstangenspanner Typ 6840, Gr. 2
630.6840.2
ESD-Schubstangenspanner Typ 6840, Gr. 2
ableitfähig
245 g
M6 x 25
2,0 - 2,0 kN
49,70 EUR
630.6840.3 - ESD-Schubstangenspanner Typ 6840, Gr. 3
630.6840.3
ESD-Schubstangenspanner Typ 6840, Gr. 3
ableitfähig
330 g
M8 x 35
2,5 - 2,5 kN
54,00 EUR
