TP 6-EC Schneide- und Biegemaschinen

Schneide- und Biegemaschine für axiale Bauteile

Mit der Schneide- und Biegemaschine TP 6-EC können gegurtete, axiale Bauteile geschnitten und gebogen werden. Es können Bauteile mit Anschlussdrähten bis zu einem Durchmesser von 1,3 mm verarbeitet werden. Das Einstellen von verschiedensten Abmessungen erfolgt schnell und einfach.

Die Qualität und Zuverlässigkeit dieser Maschine ermöglichen einen jahrelangen Betrieb ohne Verschleißrisiken der mechanischen Teile und mit geringem Wartungsaufwand, der vor allem für die Reinigung der Zahnscheiben empfohlen wird.

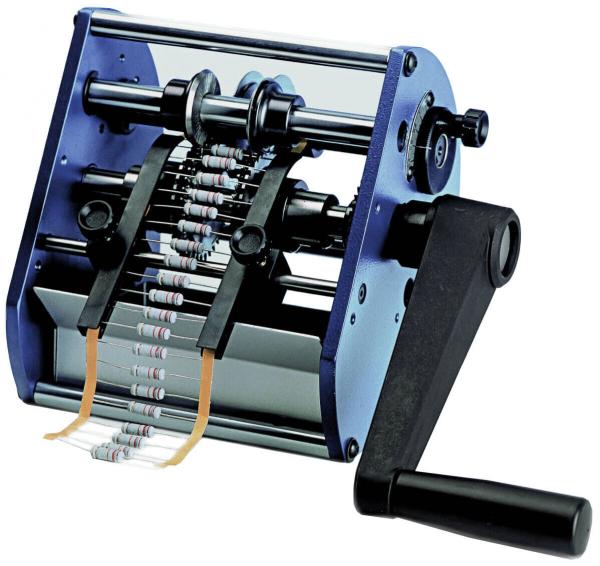

Das Bild zeigt eine manuelle Widerstandswickelmaschine. Sie hat einen blauen Korpus, zwei Walzen und einen Handgriff. Widerstände sind in einer Reihe angebracht und werden automatisch gewickelt.

Weiterlesen ...

TP 6/1.EC - Standard

	P	B	c	L	d	D
Min. mm	6,5	4	1,2	-	0,4	0,4
Max. mm	60	13	-	50	1,3	16

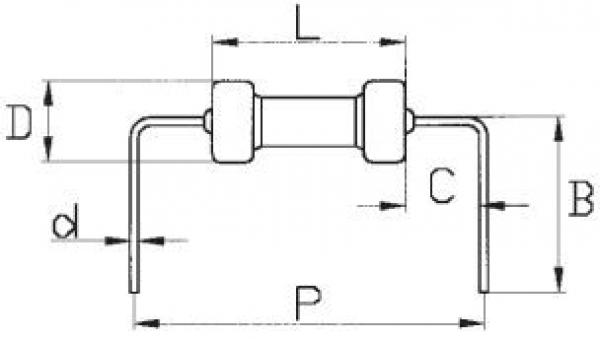

Das Bild zeigt eine technische Zeichnung eines Bauteils mit zwei seitlichen Stiften und einer zentralen Verbindung. Es sind Maße für D, L, C, P, B und d angegeben.

TP 6/6.EC - reduziertes Rastermaß

	P	B	c	L	d	D
Min. mm	5,08	4	0,8	-	0,4	0,4
Max. mm	60	13	-	50	0,8	10

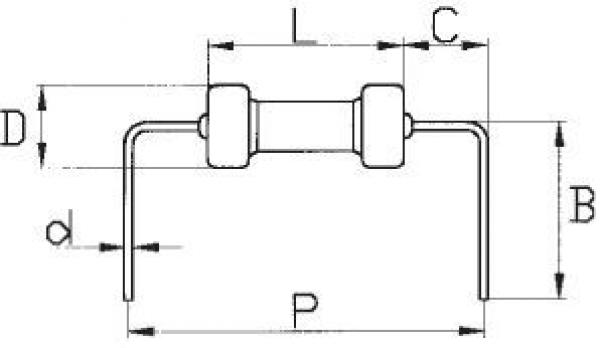

Das Bild zeigt eine technische Zeichnung eines Bauteils mit zwei dicken Enden und einem schmaleren Mittelteil. Die Maßlinien sind beschriftet und kennzeichnen verschiedene Dimensionen des Bauteils.

TP 6/7.EC - fixes Rastermaß P = 5,08 mm

	P	B	c	d	D
Min. mm	5,08	4	0,5	0,4	0,4
Max. mm	fix	10	-	0,6	4

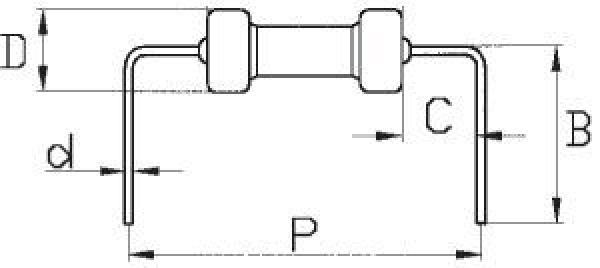

Das Bild zeigt eine technische Zeichnung eines Bauteils mit zwei parallelen Drähten, dazwischen eine runde Verbindung. Es sind Maße für Durchmesser und Abstände angegeben.

TP 6/4.EC - für Drahtstärken bis 1,4 mm

	P	B	c	L	d	D
Min. mm	10,16	5	2,4	-	0,6	0,6
Max. mm	60	13	-	50	1,4	16

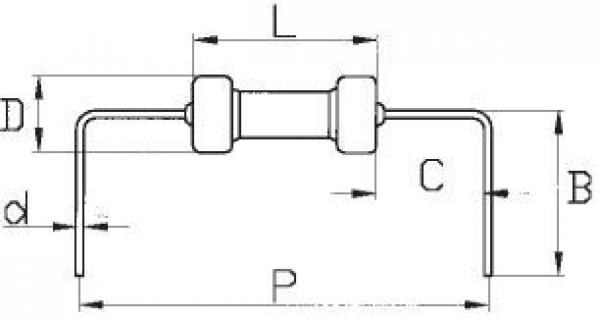

Das Bild zeigt eine technische Zeichnung eines Bauteils mit einer zylindrischen Mitte, umgeben von zwei abgehenden Drähten. Es sind Maße für verschiedene Teile angegeben: L, C, B, D, d und P.

Artikelbild

Artikelbezeichnung

Breite

Höhe

Länge

Abstand Bauteilkörper / Biegung c

Abstand Biegung/Drahtende B

Drahtdurchmesser d

Durchmesser Bauteilkörper D

Gurtlochraster P

Länge Bauteilkörper L

Bauteile pro Std

Gewicht

Preis

Vergleichen

415.100.EC - TP 6/1.EC Schneide-/Biegemaschine - standard

415.100.EC
TP 6/1.EC Schneide-/Biegemaschine - standard

180 mm

210 mm

230 mm

1,2 mm

4 - 13 mm

0,4 - 1,3 mm

0,4 - 16 mm

6,5 - 60 mm

50 mm

50.000

5,0 kg

415.101.EC - TP 6/6.EC Schneide-/Biegemaschine - reduziertes Rastermaß

415.101.EC
TP 6/6.EC Schneide-/Biegemaschine - reduziertes Rastermaß

180 mm

210 mm

230 mm

0,8 mm

4 - 13 mm

0,4 - 0,8 mm

0,4 - 10 mm

5,08 - 60 mm

50 mm

50.000

5,0 kg

415.102.EC - TP 6/7.EC Schneide-/Biegemaschine - fixes Rastermaß P = 5,08 mm

415.102.EC
TP 6/7.EC Schneide-/Biegemaschine - fixes Rastermaß P = 5,08 mm

180 mm

210 mm

230 mm

0,5 mm

4 - 10 mm

0,4 - 0,6 mm

0,4 - 4 mm

5,08 mm

50 mm

50.000

5,0 kg

415.103.EC - TP 6/4.EC Schneide-/Biegemaschine - verstärkte Biegeräder

415.103.EC
TP 6/4.EC Schneide-/Biegemaschine - verstärkte Biegeräder

180 mm

210 mm

230 mm

2,4 mm

5 - 13 mm

0,6 - 1,4 mm

0,6 - 16 mm

10,16 - 60 mm

50 mm

50.000

5,0 kg
